Назначение
Непрерывный автоматический контроль технологических параметров, реализация функций защиты, дистанционное и автоматическое управление основным и вспомогательнымоборудованием ГИС, обеспечивающим непрерывную транспортировку газа, регистрация, архивирование информации о состоянии ГИС.

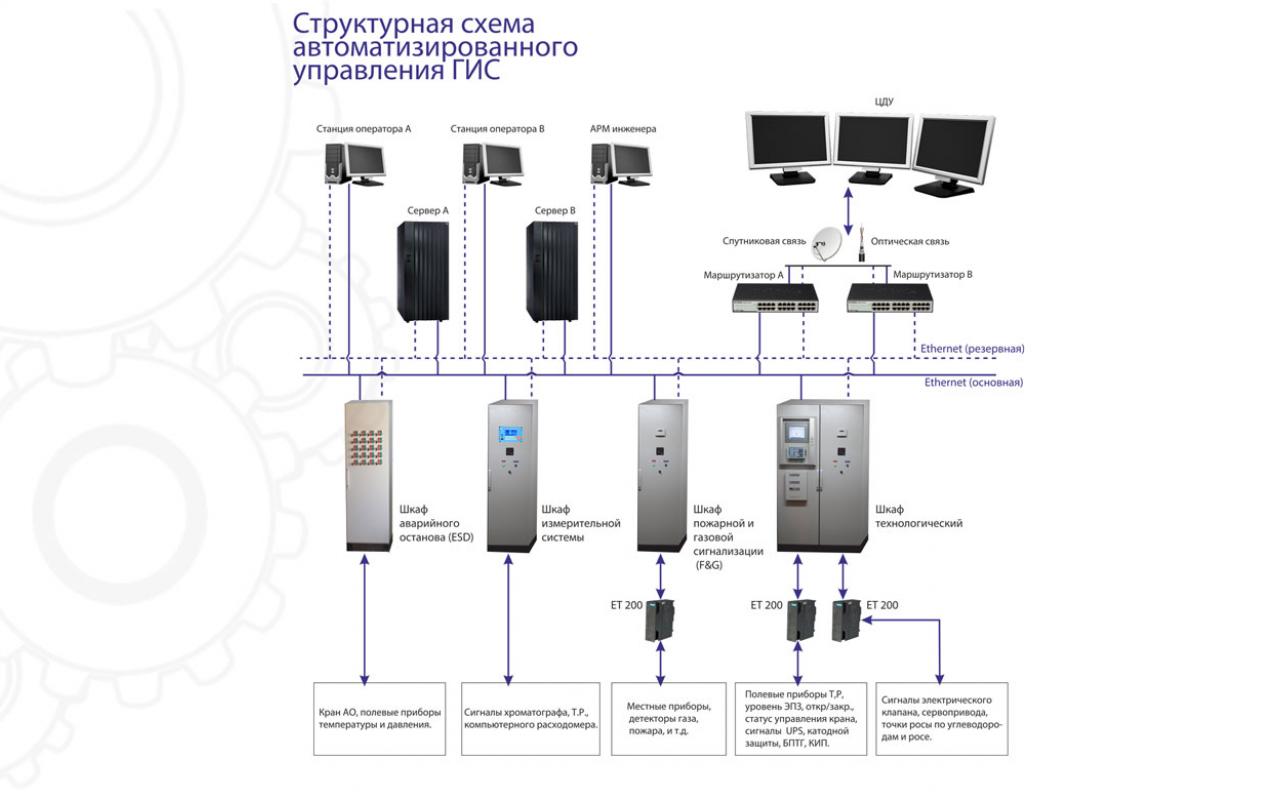

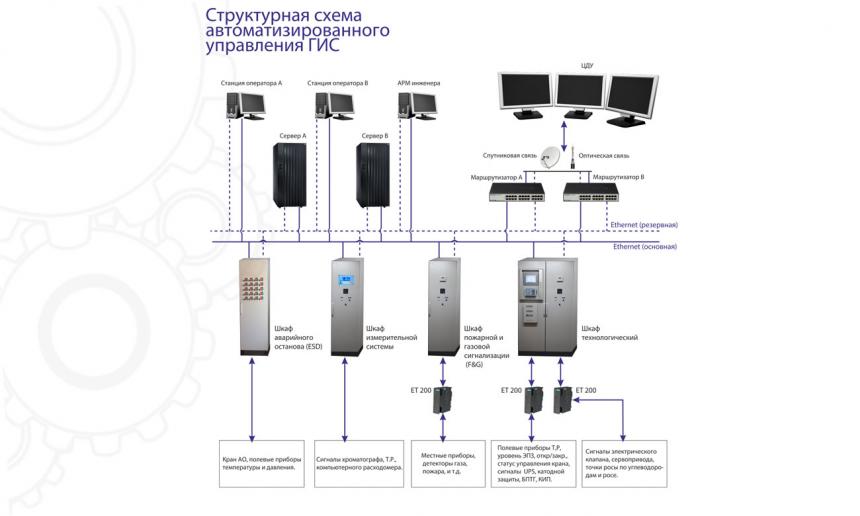

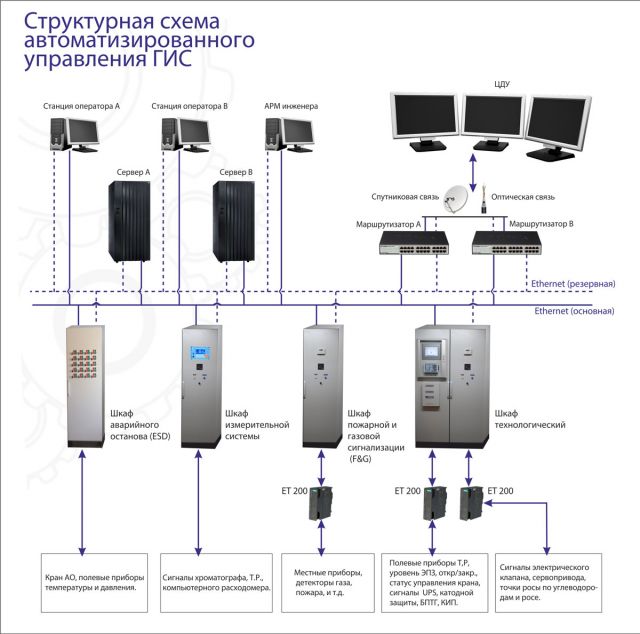

Состав
В состав системы входит набор технических средств для автоматизации территориально распределенных технологических объектов.
Основными компонентами являются:
- система контроля и управления технологическим процессом на ГИС;
- шкаф контроля и управления технологическим процессом;
- шкаф контроля и управления крановыми площадками;
- шкаф контроля и управления узла приёма запуска очистного устройства;
- система распределенного ввода/вывода;
- рабочая станция (сервер + клиент);
- центральный архивный сервер;
- АРМ диспетчера (клиент).
Состав системы может быть изменен в соответствии с техническим заданием, полученным от Заказчика.
Функции, выполняемые САУ ТП ГИС:
- автоматический сбор информации от датчиков технологических параметров;
- контроль целостности цепей аналоговых датчиков по уровню входного аналогового сигнала, достоверности аналоговых параметров;
- автоматический сбор и обработка информации о режимах работы, состоянии основного и вспомогательного оборудования и положении запорной арматуры;
- формирование сигнализации о предаварийных и аварийных ситуациях, несанкционированном изменении состояния технологического оборудования, отклонениях параметров за пределы технологических уставок;
- отображение информации и сигнализация о нештатных ситуациях на оперативной панели (панели контроля и управления) шкафа автоматики или на экране дисплея АРМ оператора ГИС;
- измерение расхода газа с накоплением данных о часовых, суточных, месячных и годовых расходах газа по потребителям ГИС;
- обмен информацией с удаленным и (или) местным АРМ оператора по интерфейсным каналам связи;
- регистрация, архивирование информации о состоянии ГИС, аварийных сообщений, действий оператора при управлении объектами с глубиной ретроспективы не менее 30 суток на АРМ оператора, ведение аварийного архива на контроллерном оборудовании;
- автоматическая реализация алгоритмов управления исполнительными механизмами;
- дистанционное управление запорной арматурой и другими технологическими объектами с оперативной панели и (или) с АРМ оператора в соответствии с регламентом работы;
- контроль исправности аппаратуры с сигнализацией отказов на верхнем уровне управления.
Конфигурация САУ ТП ГИС определяется с учетом особенностей конкретного проекта и данных, представленных Заказчиком в опросном листе.
