Назначение изделия:

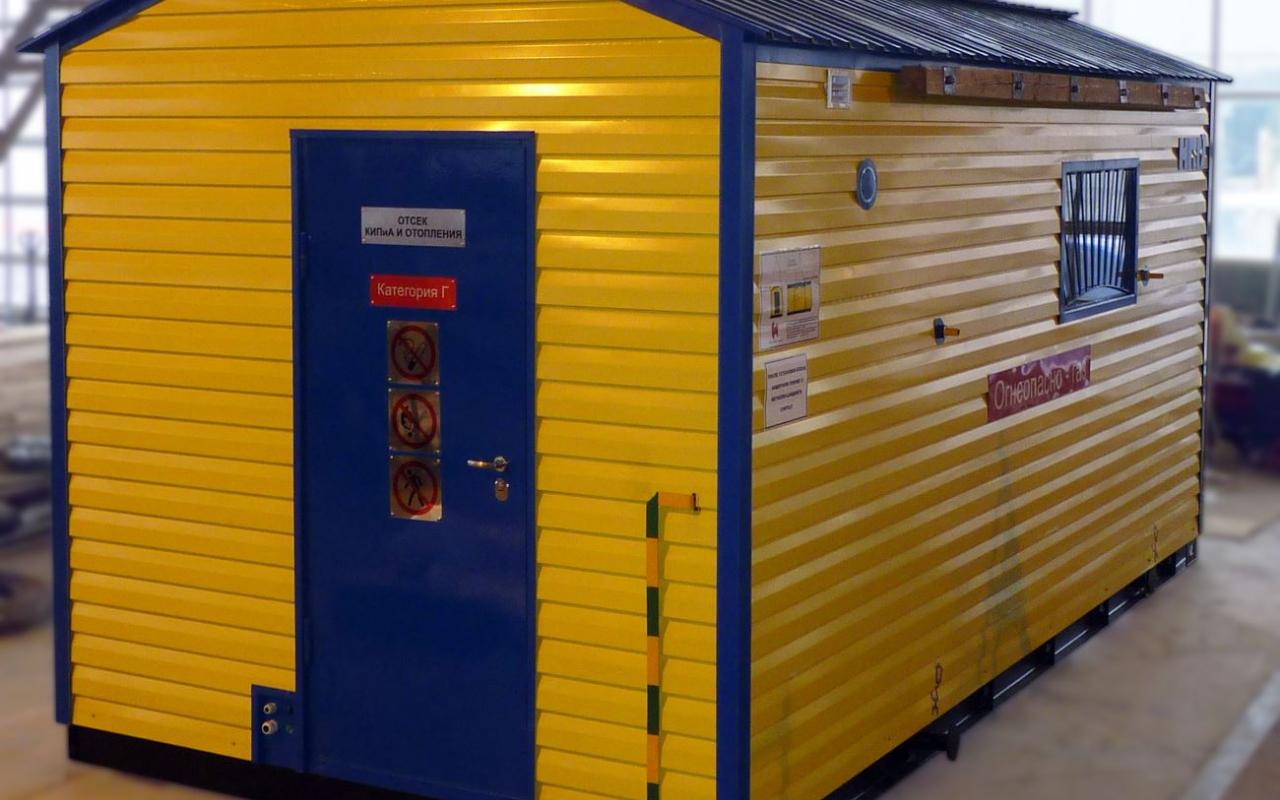

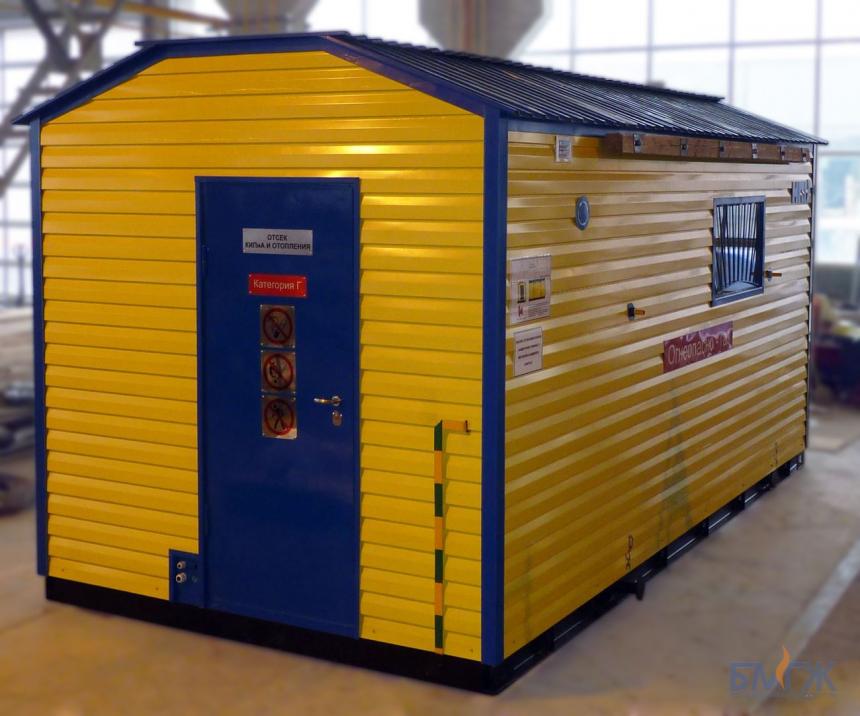

Пункт газорегуляторный блочный ПГБ-15НВ-2-1,2-ОГ-У1-СГ с узлом учёта расхода газа КИ-СТГ-100/400 предназначен для очистки от механических примесей и коммерческого учёта объёмного расхода и редуцирования давления с высокого до среднего и низкого природного газа. Пункт автоматически поддерживает давление в заданных пределах и отключает подачу газа при аварийном повышении или понижении выходного давления за допустимые значения. Пункт применяется в системах газораспределения и газопотребления.
Наименование изделия:
Пункт газорегуляторный блочный ПГБ-15НВ-2-1,2-ОГ-У1-СГ с узлом учёта расхода газа КИ-СТГ-100/400 – пункт газорегуляторный блочный на базе регуляторов РДГ-80Н и РДГ-80В, с двумя выходами на среднее и низкое давление, с основными (рабочими) и обводными линиями (байпасами), с максимальным рабочим давлением 1,2 МПа, с газовым отопительным оборудованием, в климатическом исполнении У1, с узлом учёта расхода газа КИ-СТГ-100/400, изготовленный.
Основные технические данные и характеристики
Пункт предназначен для эксплуатации на открытом воздухе в макроклиматических районах с умеренным климатом исполнения У и категории размещения 1.
Расчетная снеговая нагрузка 180 кгс/м2 соответствует требованиям III территориального района, а ветровая нагрузка 48 кгс/м2 – IV территориального района.
В помещении с технологическим оборудованием класс взрывоопасной зоны в соответствии с ПУЭ – В-1а, категория помещения по пожароопасности в соответствии с НПБ 105-03 – А.
Основные параметры и характеристики пункта должны соответствовать данным, указанным в таблице 1.
Таблица 1
Наименование параметра или характеристики | Значение | ||
1 | 2 | ||
1 Максимальное входное давление, МПа | 1,2 | ||
2 Диапазон настройки выходного давления регулятора, МПа | Выход 1 Рвых.1 | 0,0015…0,06 | |
Выход 2 Рвых.2 | 0,06…0,6 | ||
3 Максимальная суммарная (Qmах= Qmах1вых+Qmax 2вых) пропускная способность (для газа плотностью ρ=0,73кг/м³), м3/ч | 5200 | ||
4 Диапазоны настройки на срабатывание ПСК (обеспечивают-ся заменой пружины), кПа | Выход 1 | пружина, установленная в ПСК пружина из комплекта ПСК | 1,0…5,0 5,0…20 |
Выход 2 | Пружина, установленная в ПСК пружина из комплекта ПСК | 300…700 125…300 | |
5 Диапазон настройки на срабатывание ПЗК, кПа | Выход 1 | при понижении Рвых.1 при повышении Рвых.1 | (0,15…0,5)Рвых.1 (1,25…1,5)Рвых.1 |
Выход 2 | при понижении Рвых.2 при повышении Рвых.2 | (0,15…0,5)Рвых.2 (1,25…1,5)Рвых.2 | |
6 Узел учёта расхода газа | КИ-СТ-ТС-Б-100/400-16А-I-M | ||
7 Счётчик газа | СТГ-100-400 | ||
8 Корректор объёма газа | БК-16АI (1,6 МПа) | ||
9 Диапазон измерения Qmin /Qmax | 1:30 | ||
10 Qmin при Pизб. = 0,0012 МПа, м3/ч | 13 | ||
11 Qmax при Pизб. = 0,0012 МПа, м3/ч | 400 | ||
12 Диапазон измеряемых рабочих давлений, МПа | 0,16…1,6 | ||
13 Диапазон измерения температуры газа, °С | -30…+50 | ||
14 Пределы допускаемой основной относительной погрешности измерения объёма, % - диапазон расходов от 0,2 Qmax до Qmax - диапазон расходов от Qmin до 0,2 Qmax | ±1,5 ±2,5 | ||
15 Допустимый перепад давления на измерительном комплексе при максимальном расходе Qmax кПа, не более | 1,150 | ||
16 Максимальный перепад на фильтре, кПа, не более | 10 | ||
17 Давление газа на обогревателе, кПа | 2,5 | ||
18 Номинальная тепловая мощность обогревателя, кВт | 2,35 | ||
19 Расход газа на обогревателе, м3/ч | 0,32 | ||
20 Габаритные размеры, не более (ДxШxВ), м | 4,53х3,12х3,0 | ||
21 Масса, не более, кг | 5000 |
