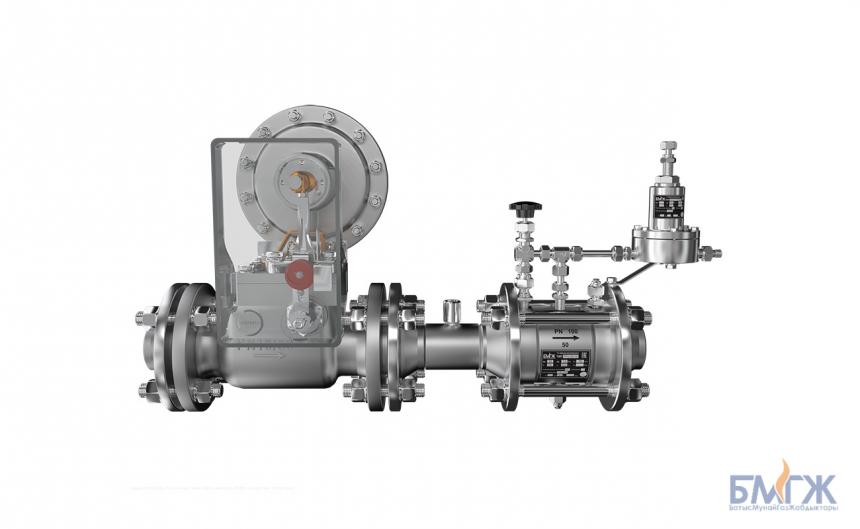

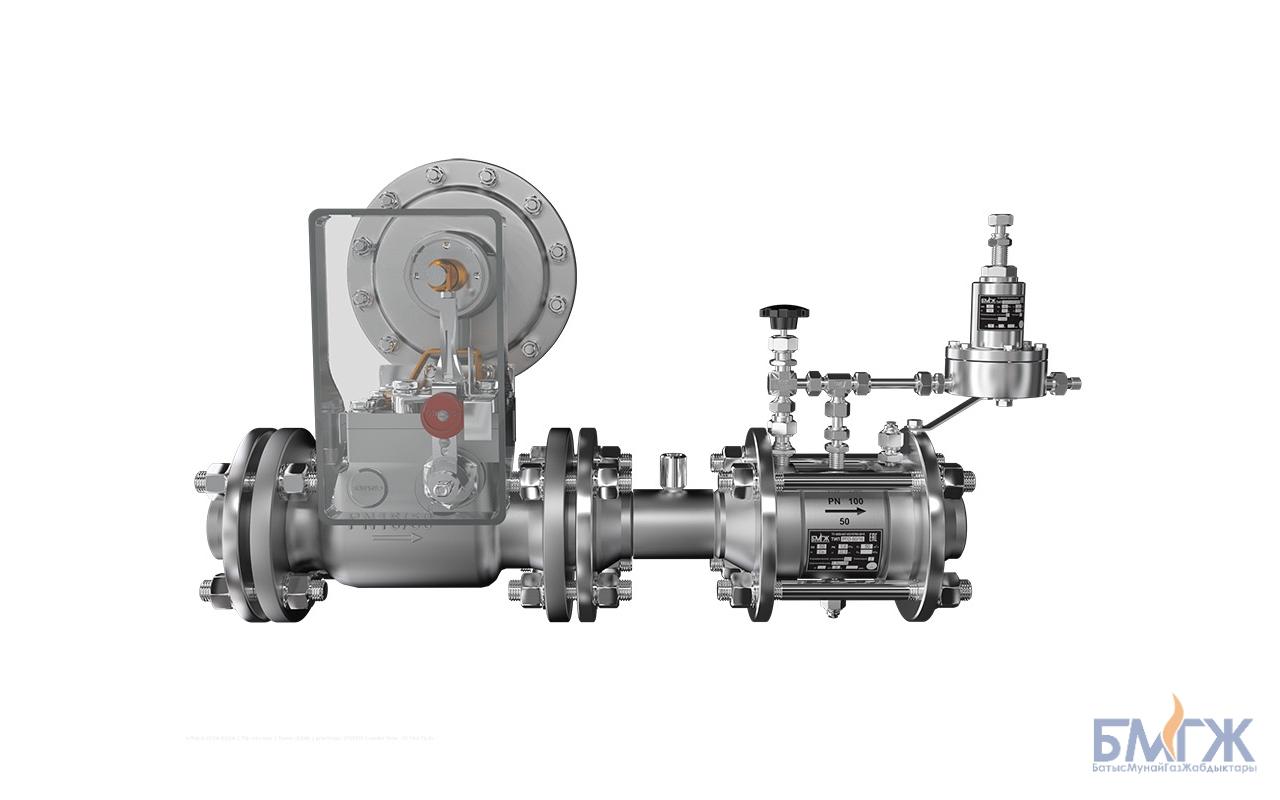

Модуль КПЗ - Регулятор РГО

Модуль КПЗ - Регулятор РГО

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Соcтав

Модуль КПЗ – регулятор РГО состоит из клапана предохранительного запорного КПЗ последовательно соединенного с регулятором РГО.

Назначение

Модуль КПЗ-регулятор РГО предназначен для редуцирования и автоматического поддержания давления природного и других неагрессивных газов на выходе модуля, независимо от отбора газа потребителем и колебания давления газа на входе модуля, а также для автоматического прекращения подачи газа к потребителям при повышении или понижении контролируемого давления сверх заданных пределов.

Условия эксплуатации

Модуль КПЗ-регулятор РГО предназначен для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от минус 30°С до плюс 50°С и верхнем значении относительной влажности окружающего воздуха 95 % при температуре плюс 35 °С и более низких температурах без конденсации влаги.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА Значение для исполнения
Модуль КПЗ 50- регулятор РГО-50/16 Модуль КПЗ 100- регулятор РГО-100/16
1. Номинальное давление
PN, МПа (кгс/см2)
ASME В 16.5 ANSI

1,6 (16)
Class 150
2. Номинальный диаметр
DN
NPS

20
2’’

100
4’’
3. Диапазон регулируемых давлений, МПа
(кгс/см2)
0,1-0,6 (1,0-6)
4. Диапазон срабатывания:
а) при понижении давления, МПа (кгс/см2)
б) при повышении давления, МПа (кгс/см2)
0,01-0,4 (0,1-4,0)
0,06-0,75 (0,6-7,5)
5. Диапазон температур регулируемой
среды, °С
-10…60
6. Тип присоединения Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
7. Строительная длина, L, мм (“) 600±1,5 (23,6”±0,06”) 880±1,5 (34,7”±0,06”)
8. Габаритные размеры, мм (“), не более
длина
ширина
высота

689 (27,1”)
263 (10,4”)
387 (15,2”)

970 (38,2”)
258 (10,2”)
450 (17,7”)
9. Масса, кг, не более 32 55
