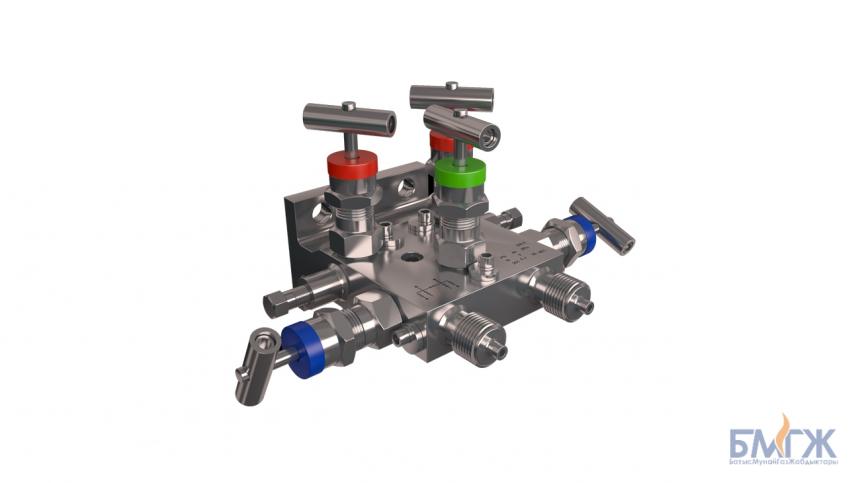

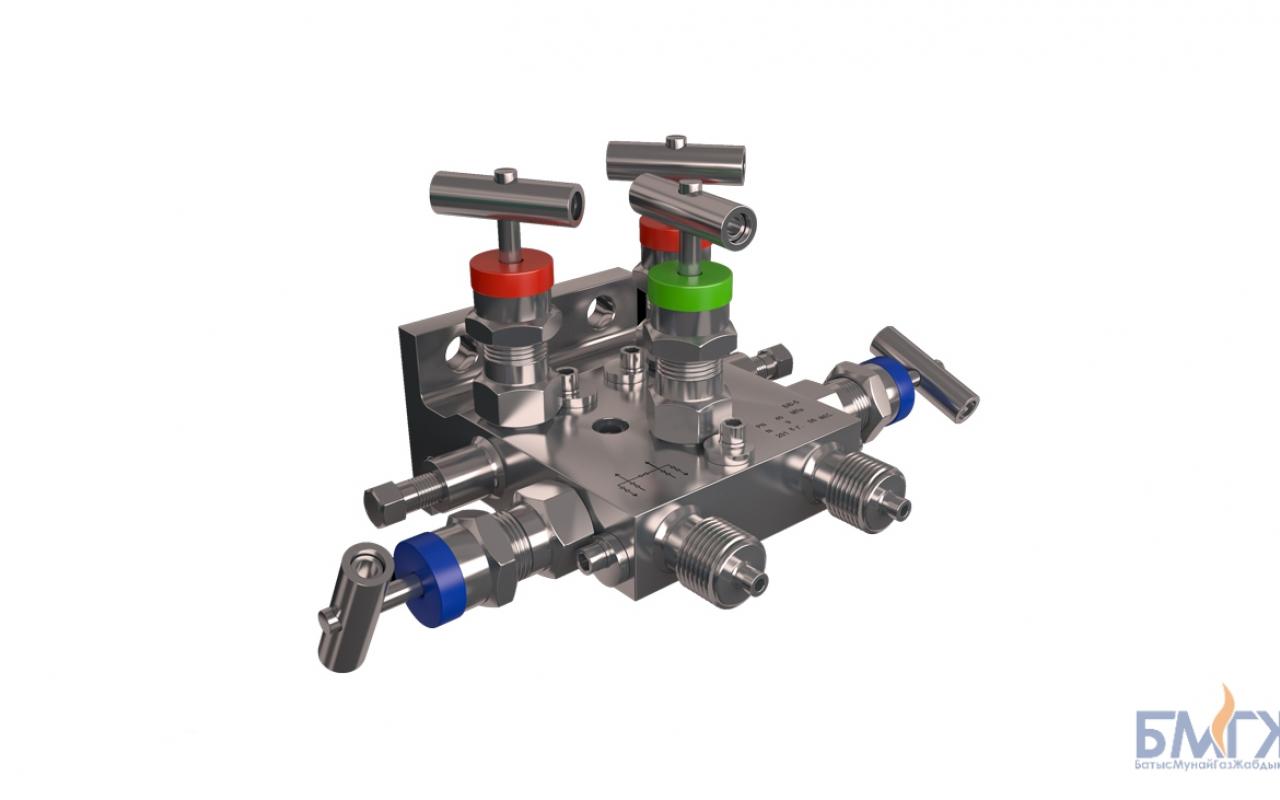

Блоки клапанные пятивентильные (Б-5В)

Блоки клапанные пятивентильные (Б-5В)

ТОО «БатысМунайГазЖабдыктары» производит и реализует пятивентильные блоки

Назначение

Блоки клапанные пятивентильные (Б-5В) широко применяются в системах автоматического управления, регулирования и контроля технологическими процес- сами для подключения датчиков давления, манометров и датчиков измерения разности давления к импульсным линиям.



Преимущества данной модели

  • Адаптация к некоторым моделям чувствительных преобразователей давления за счет дренажных отверстий;
  • Возможность подключения дополнительного оборудования.
  • Минимизация рисков односторонней перегрузки преобразователя давления и регулирование давления в рабочих камерах датчика.



Тип присоединения

  • Фланцевое соединение (монтаж непосредственно с фланцем датчика).



Срок службы регуляторов не менее 30 лет.

Гарантия 3 года.



Изделия разработаны в рамках программы импортозамещения в качестве альтернативы иностранным производителям.

Технические характеристики

Наименование параметра или характеристики Значение для исполнения
Б-5В
1. Рабочая среда жидкость, пар, газ
2. Давление рабочей среды, не более, МПа 40,0
3. Температура рабочей среды, 0С -55…+400
4. Присоединение к технологической линии резьбовое
5. Присоединение к преобразователю фланцевое
6. Материал корпуса сталь 12Х18Н10Т по ГОСТ 5632 или аналогичная
7. Материал наконечника штока сталь 40Х13 по ГОСТ 5949
8. Габаритные размеры, не более, мм
длина
ширина
высота
221 112,5 140
9. Масса, не более, кг 2,9



   Допускается изготовление блоков вентильных с фитингами и (или) заглушками

ШНР-К1/8»-М20х1,5

ШНР-К1/8»-К1/4»

ШНР-К1/8»-K1/2»

ШBР-К1/8»-M20x1,5

ШBР-К1/8»-K1/4»

ШBР-К1/8»-K1/2»

ШBР-К1/8»-G1/4»

ШBР-К1/8»-G1/2»

ШBР-К1/8»-Rc1/4»

ШBР-К1/8»- Rc1/2»

СГА-КГО-25/100.000.003
