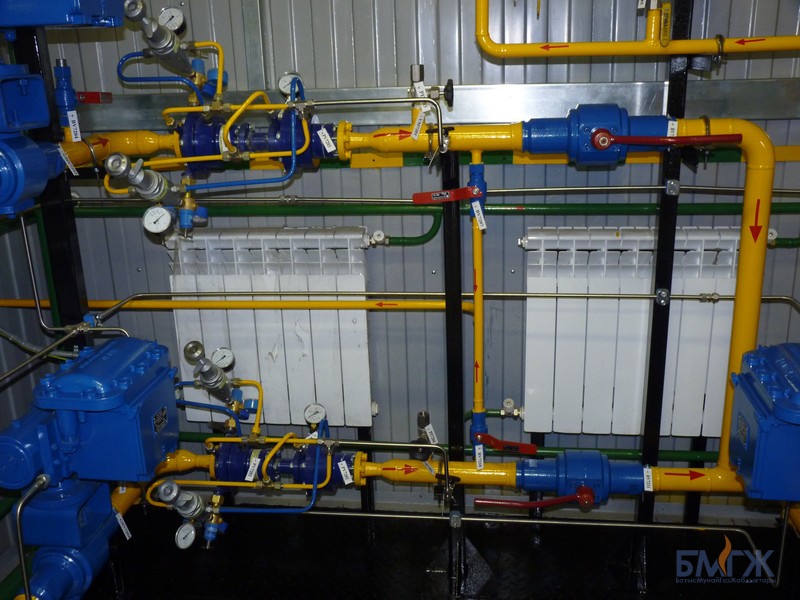

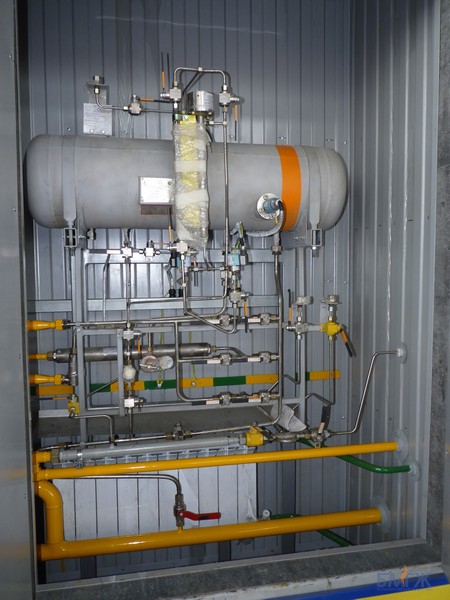

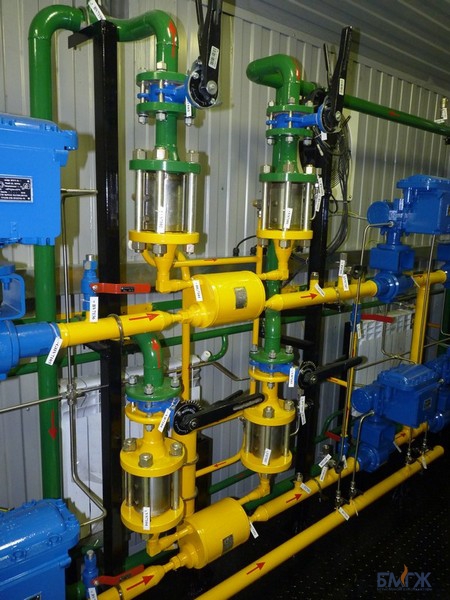

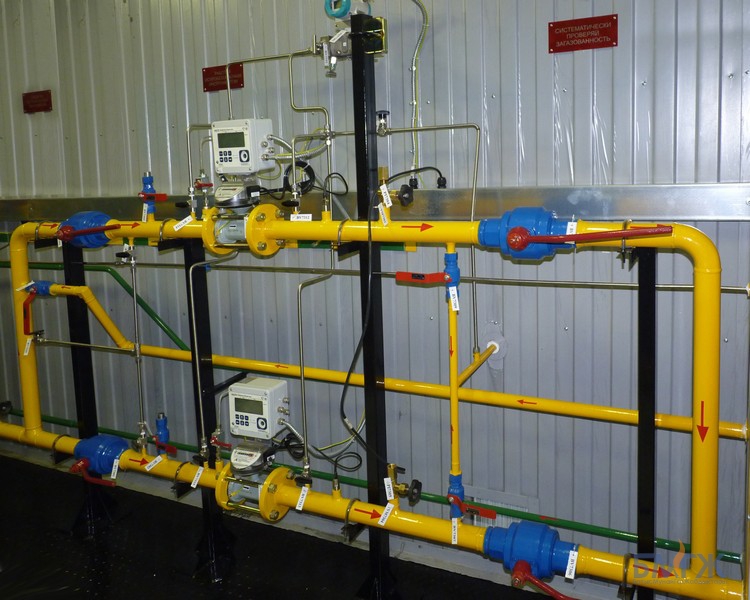

АГРС-МИНИ имеет моно-блочную конструкцию и включает в себя блок-контейнер и технологическое оборудование (узлы переключения, очистки, редуцирования, измерения расхода газа и одоризации) установленного внутри. В блоке имеется два отсека: технологический с технологическим оборудованием и узлом предотвращения гидратообразования, и котельная в которой находятся котлы для подогрева теплоносителя, системы автоматического управления, электроснабжения, связи, телемеханики, отопления и вентиляции. В технологическом отсеке имеется место для установки одоризатора, которое отделено от общего помещения газонепроницаемыми стенами. Доступ к одоризатору осуществляется с улицы.

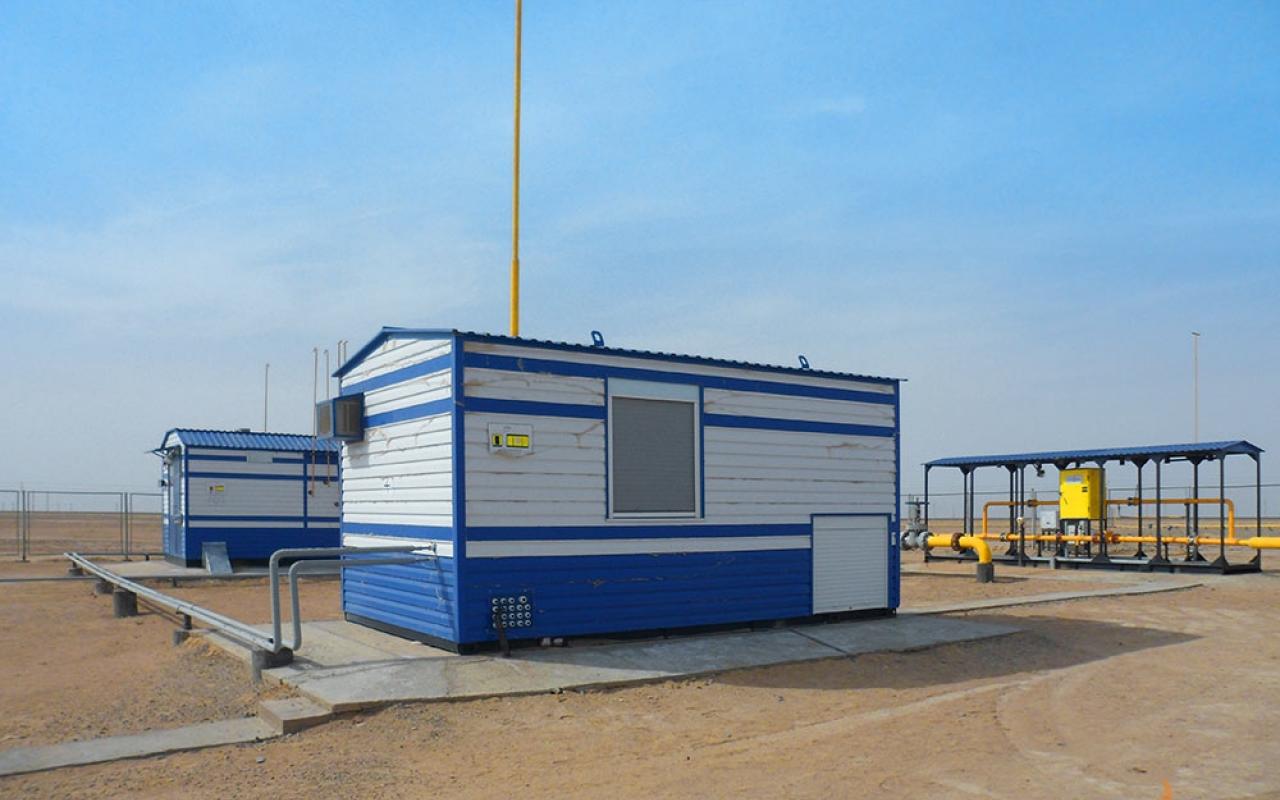

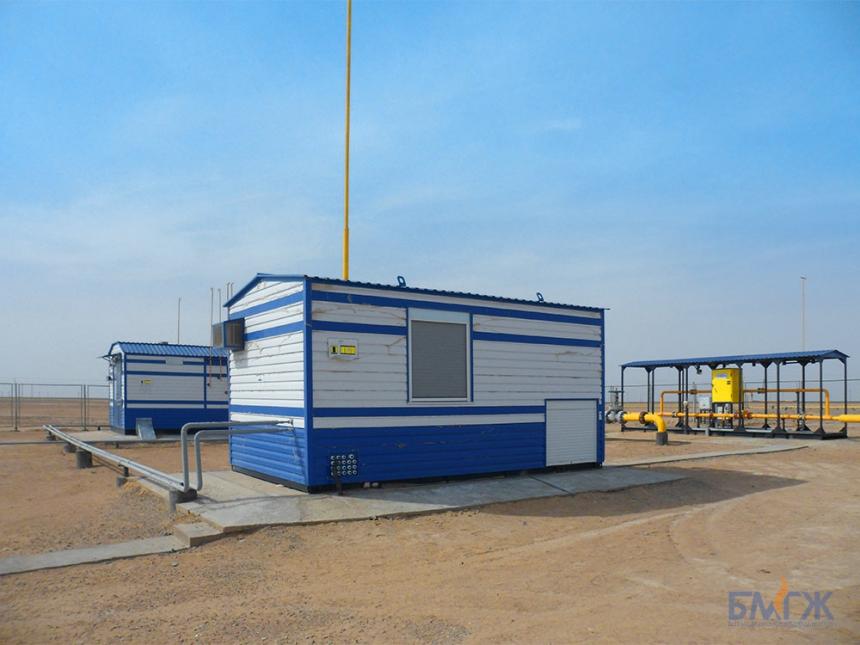

Блок-контейнер имеет цельносварную каркасную конструкцию, утепленную минплитой на основе базальтового волокна, а стены обшиты: наружные – металлическим сайдингом, внутренние – стеновым профлистом.
Крепление оборудования и трубопроводов в отсеках осуществляется к раме и элементам каркаса. Перегородки между отсеками, а также уплотнение трубных и кабельных проводок — герметичные. Блок-контейнер имеет единую несущую металлическую раму и усиленный металлический каркас. Степень огнестойкости - не ниже II. Расчетная снеговая нагрузка 240 кгс/м2 соответствует требованиям IV территориального района, а ветровая нагрузка 38 кгс/м2 – III территориального района.
Наименование | Значение |
Давление газа на входе АГРС (Рвх) | 1,2-7,5 МПа (до 10,0 МПа); |
Давление газа на выходе АГРС (Рвых) | 0,3-1,2 МПа; |
Расчетно базовая пропускная способность АГРС в интервале давления Рвх.=2,2 кгс/см2. и Рвых.=0,6 кгс/см2. (при t газа 0 С ) | 1170 нм3/час; |
Дувх, мм при Рвх 2,2 МПа (при t газа 0 0С ) | 50 |
Дувых, мм при Рвых 0,6 МПа (при t газа 0 0С ) | 50 |
Резервирование по пропускной способности системы редуцирования | 100% резерв; |
Точность поддержания давления газа на выходе АГРС | ± 5% |
Одоризация | Автоматическая |
Аварийная сигнализация | дистанционная передача общего аварийного сигнала; |
Электропитание Потребляемая мощность, кВт | 220В До 3,0 |
Количество выходов на потребителя | Один (два по заказу); |
Габаритные размеры блоков, м | 11,0x3,0x3,0 м |
Масса АГРС, не более | 12т |
