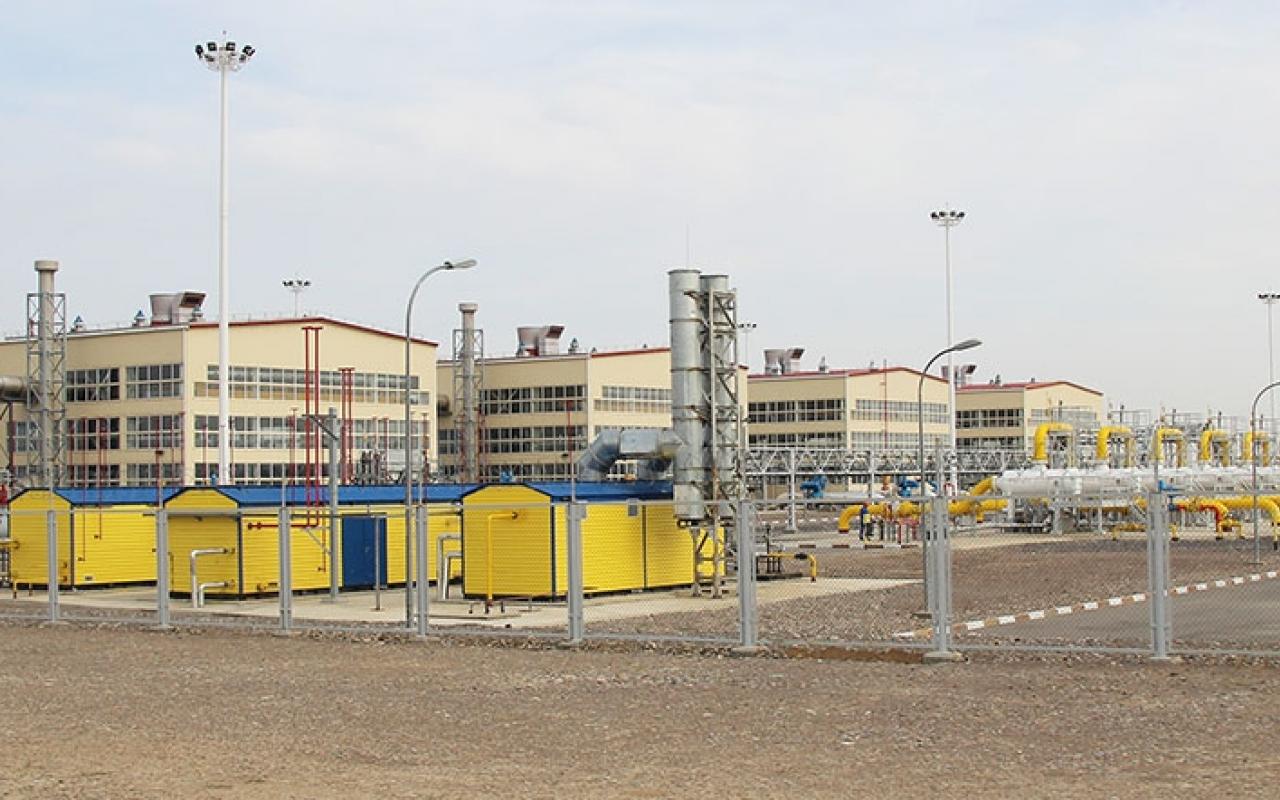

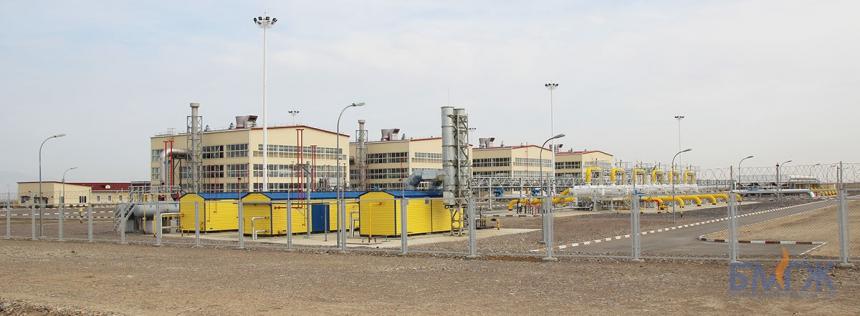

Блок подготовки топливного и импульсного газа БПТИГ

Блок подготовки топливного и импульсного газа БПТИГ

Назначение изделия

Блок подготовки топливного импульсного газа БПТИГ «Голубое пламя» 001-1/73-100/04-У1 предназначен для:

− очистки природного и попутного нефтяного газа от механических примесей и капельной влаги;

− подогрева газа и поддержание температуры газа на выходе не ниже минимально допустимой;

− снижения высокого давления газа до заданного низкого давления и поддержания его с заданной точностью;

− измерения расхода газа;

− одоризации газа перед подачей потребителю

Основные технические данные и характеристики

БПТИГ является блочным изделием с техническими устройствами, размещёнными внутри и состоит из:

– блока технологического с отсеками технологическим, подогрева теплоносителя и одоризации;

– контейнера для транспортировки одоранта СПМ;

− металлоконструкции навеса для контейнера СПМ;

− элементов трубопроводов для межблочной обвязки.

Наименование параметра и характеристики

Значение

Рабочее давление газа на входе максимальное, МПа

9,81

Рабочее давление газа на входе минимальное, МПа

7,34

Испытательное давление газа, МПа

14,72

Выходное давление газа по обоим выходам, МПа

0,40

Расход газа общий по обоим выходам максимальный, нм3

201,9

Расход газа общий по обоим выходам минимальный, нм3

54,0

Расход газа на энергетический блок максимальный, нм3

96,3

Расход газа на энергетический блок минимальный, нм3

54,0

Расход газа на котельную максимальный, нм3

105,6

Расход газа на котельную минимальный, нм3

0,0

Температура газа на входе, 0С

от плюс 19,1

до плюс 29

Температура газа на выходе минимальная, 0С

плюс 5

Температура окружающего воздуха, 0С

от минус 29

до плюс 49

Степень очистки (максимальные допустимые размеры

твёрдых частиц на выходе из БПТИГ), мкм



5

Установленный ресурс до капитального ремонта, не менее, ч

175200

Напряжение основного питания, В

220

Напряжение аварийного питания, В

220

Количество выходов на потребителя

два

Допустимая сейсмичность района установки БПТИГ,

баллы по Рихтеру



8

Габаритные размеры (длина×ширина×высота),

не более, м (см. Приложение А):

- блок технологический

- контейнер для транспортировки одоранта V=1,8 м³, ∅1,22

- металлоконструкция навеса над контейнером для

транспортировки одоранта

- элементы трубопроводов для межблочной обвязки





9,0×2,8×3,0



2,5х1,25х1,805



3,5х2,4х2,425

-

Масса, не более, кг:

- блок технологический

- контейнер для транспортировки одоранта V=1,8 м³

- металлоконструкция навеса над контейнером для

транспортировки одоранта

- элементы трубопроводов для межблочной обвязки



11000

1500



700

200
