Установки подготовки топливного и пускового газа (УПТПИГ)

Установки подготовки топливного и пускового газа (УПТПИГ)

Установка подготовки топливного и пускового газа УПТПГ производительностью 30 000 нм3/час
для компрессорной станции КС-7, газопровод «Казахстан-Китай»

Установка подготовки топливного и пускового газа УПТПГ производительностью 30000 для компрессорной станции КС-7, газопровод Казахстан-Китай, производитель БатысМунайГазЖабдыктары

Область применения УПТПИГ

Установка подготовки топливного, пускового и импульсного газа УПТПГ предназначена для обеспечения топливным, пусковым и импульсным газом компрессорных цехов с газотурбинными, газоперекачивающими агрегатами и электростанций собственных нужд с газотурбинным приводом.

Основные функции УПТПИГ включают в себя:

  • очистка газа от твердых и жидких примесей;
  • измерение расхода газа;
  • подогрев газа перед редуцированием;
  • редуцирование давления газа;
  • подготовка (осушка) импульсного газа;
  • автоматизация технологических процессов.

УПТПИГ представляют собой моноблочные или состоящие из нескольких блок-контейнеров изделия полной заводской готовности, предусматривающие монтаж на подготовленном фундаменте в месте эксплуатации.

Установка подготовки топливного и пускового газа УПТПГ производительностью 1000, УЗРГ Налабай, производитель БатысМунайГазЖабдыктарыУстановка подготовки топливного и пускового газа УПТПГ производительностью 1000, УЗРГ Налабай, производитель БатысМунайГазЖабдыктары
Установка подготовки топливного и пускового газа УПТПГ производительностью 1000 нм3/час, УЗРГ Налабай

Состав УПТПИГ:

  • Блок технологический
  • Блок коммерческого учета расхода газа

Блок технологический с системой подогрева является блочным изделием с размещенным технологическим оборудованием внутри блок-контейнера в полной заводской готовности.

В состав блока технологического входят:

  • узел очистки газа;
  • узел подогрева газа;
  • узел редуцирования на собственные нужды;
  • шкаф контроля и управления.

Состав установки подготовки топливного и пускового газа УПТПГСостав установки подготовки топливного и пускового газа УПТПГСостав установки подготовки топливного и пускового газа УПТПГСостав установки подготовки топливного и пускового газа УПТПГ

Блок коммерческого учета расхода газа выполнен на базе устройства быстросъемного сужающего с применением вычислителя "FloBoss", возможно применение других комплексов измерения газа по согласованию с заказчиком.

Отличительной особенностью является система автоматического контроля и поддержания температуры газа на выходной линии, работающая по принципу регулировки объема теплоносителя, проходящего через теплообменный аппарат, в зависимости от температуры газа на выходе и позволяющая поддерживать ее в заданных пределах в независимости от изменения объема газа, проходящего через УПТПИГ.

Окончательная комплектация и количество блоков и узлов определяются техническим заданием.

Технологическая схема УПТПИГ выполнена со 100% резервированием основного технологического оборудования и оснащена запорной арматурой с возможностью дистанционного или автоматического управления технологическим процессом. В случае возникновения аварийных ситуаций технологическая схема УПТПИГ позволяет закрыть входные и выходные трубопроводы и автоматически сбросить газ через свечу, тем самым обеспечив высокую степень защиты всего газоиспользующего комплекса.

УПТПИГ оборудована системой автоматического пожаротушения, системой контроля загазованности и охранно-пожарной сигнализацией. Все технологические блоки имеют принудительную вентиляцию. Отопление блока редуцирования и подогрева газа осуществляется радиаторами с подачей теплоносителя из системы подогрева.

Система автоматического управления УПТПИГ выполнена на базе контроллеров Siemens Simatic серий S7-1200 и S7-300.

САУ УПТПИГ выполняет следующие основные функции:САУ УПТПИГ

  • дистанционное управление запорной арматурой и другим технологическим оборудованием;
  • контроль несанкционированного проникновения в УПТПИГ;
  • контроль загазованности в помещениях УПТПИГ;
  • контроль системы охранно-пожарной сигнализации;
  • вывод информации о состоянии оборудования и технологического процесса на панель оператора;
  • автоматическое включение вытяжных вентиляторов и предупредительной свето-звуковой сигнализации при повышении допустимой концентрации горючих газов;
  • автоматический сброс конденсата с фильтров в емкость сбора конденсата;
  • автоматическую отсечку подачи газа на котлы при превышении допустимой концентрации горючих газов;
  • ведение архивов технологической информации, подготовку и вывод на печать сводок и отчетов;
  • передачу технологических параметров, информации о расходе газа и предупредительно-аварийных сигналов в диспетчерскую по каналам выделенной линии, телефонной линии, GSM и др.

В вводно-учетном шкафу расположен источник бесперебойного питания с гелевыми аккумуляторами, обеспечивающий работу САУ ТП (при пропадании внешнего электроснабжения) в течение 48 часов. Информация о пропадании внешнего электроснабжения, текущий уровень заряда аккумуляторных батарей, показание электросчетчика отправляется через САУ ТП в диспетчерский пункт.

Условия эксплуатации

УПТПИГ предназначены для эксплуатации в районах с умеренным и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение УПТПИГ выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150–69. УПТПГ может эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП П-7-81. Расчетная снеговая нагрузка (200кгс/м2) должна соответствовать требованиям V территориального района, а ветровая нагрузка (85кгс/м2) — VII территориального района по СНиП 2.01.07–85.

В случае Вашей заинтересованности наше предприятие готово предоставить более подробную информацию, а также разработать и изготовить по индивидуальным проектам УПТПИГ с включением данного изделия в Ваш проект строительства и реконструкции ГТЭС, ГРЭС и КС.

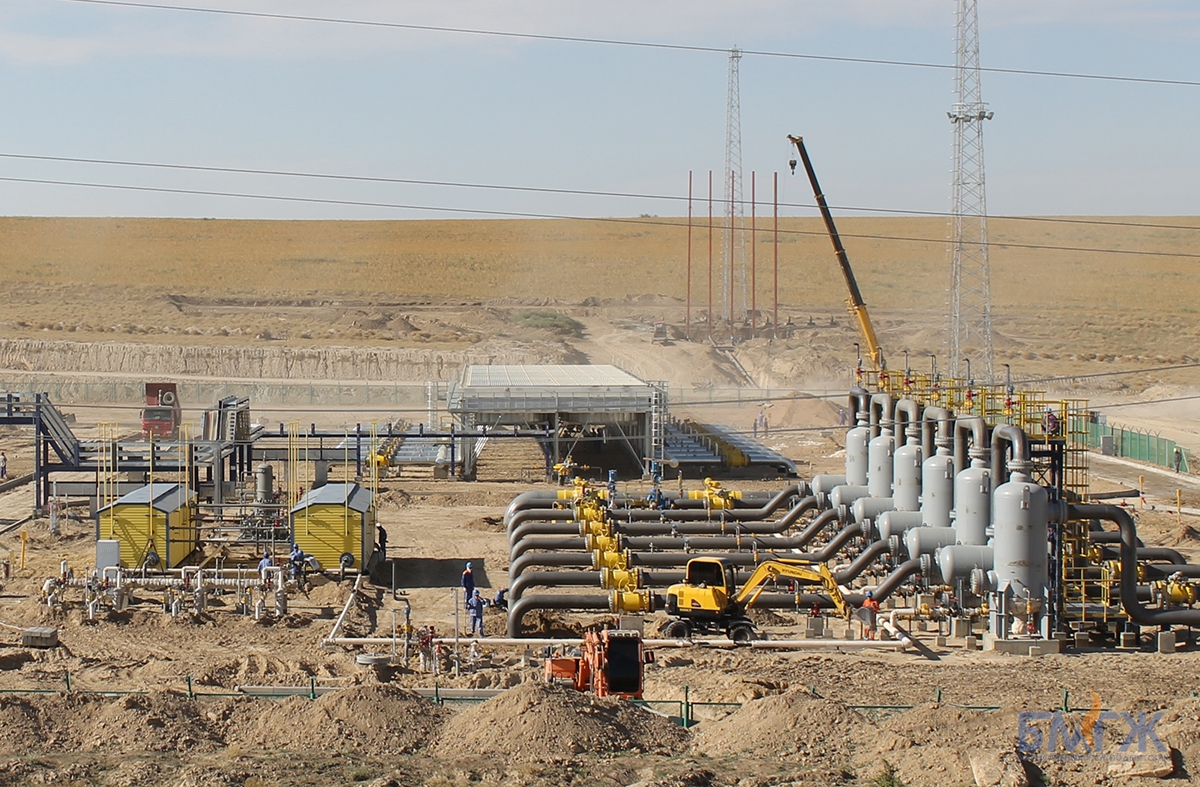

Площадка строительства объектов Газопровод Казахстан-Китай, КС-2, КС-6 БПТГ Голубое пламя производительностью 22000, производитель БатысМунайГазЖабдыктары

Площадка строительства объектов Газопровод «Казахстан-Китай», «КС-2», «КС-6» БПТГ «Голубое пламя» производительностью 22 000 нм3/час Заказчик: Южно-Казахстанский филиал ТОО «Дочерняя организация Китайской Нефтяной Инженерно-Строительной Группы» (ТОО «СPEСС»)

Площадка строительства объектов Газопровод Казахстан-Китай, КС-2, КС-6 БПТГ Голубое пламя производительностью 22000, производитель БатысМунайГазЖабдыктарыПлощадка строительства объектов Газопровод Казахстан-Китай, КС-2, КС-6 БПТГ Голубое пламя производительностью 22000, производитель БатысМунайГазЖабдыктарыПлощадка строительства объектов Газопровод Казахстан-Китай, КС-2, КС-6 БПТГ Голубое пламя производительностью 22000, производитель БатысМунайГазЖабдыктары
