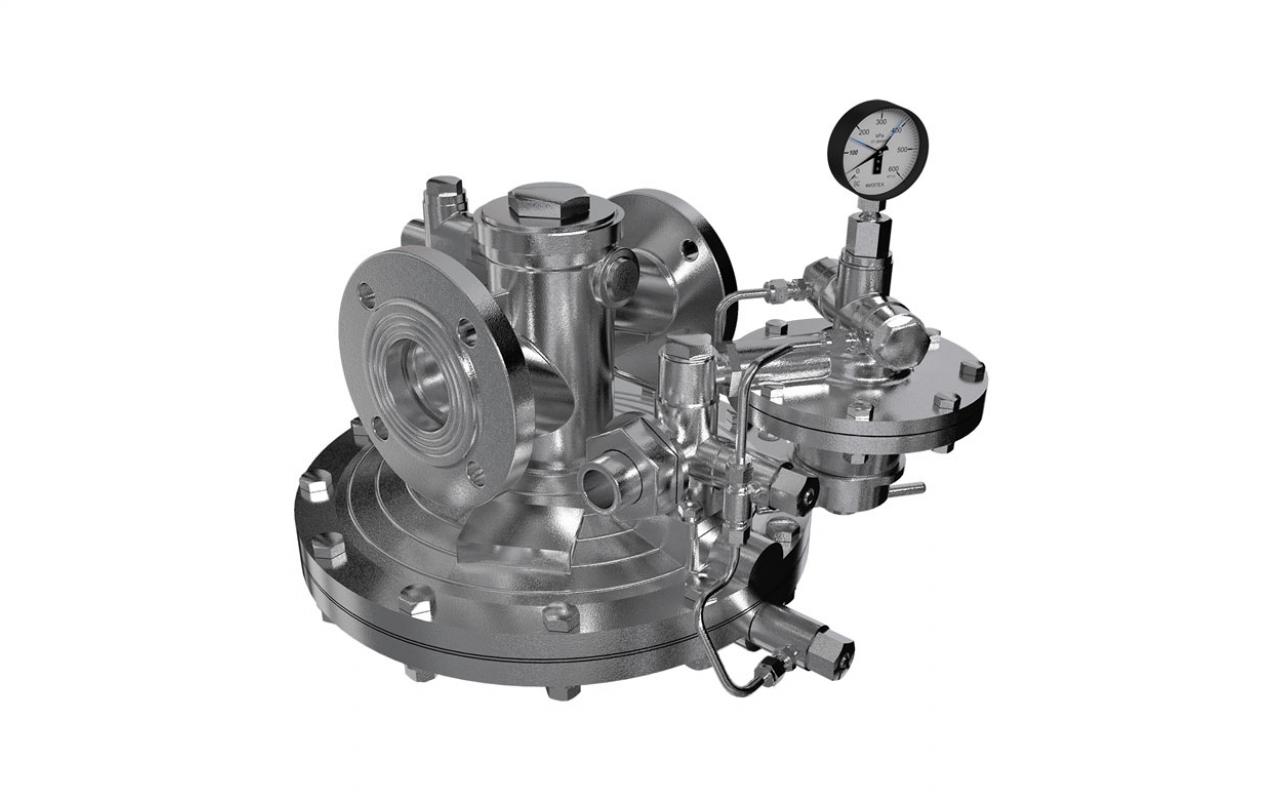

Регуляторы давления газа РДБК

Регуляторы давления газа РДБК

Регуляторы давления газа предназначены для редуцирования высокого и среднего давления до значения, необходимого потребителю, и поддержания заданного давления 'после себя' на заданном уровне для природных, искусственных и других неагрессивных газов.





Технические характеристики регулятора давления газа

Наименование параметра или размера  РДБК1-50 РДБК1П-50 РДБК1-100 РДБК1П-100
РДБК1- 50-25 РДБК1- 50-35 РДБК1П- 50-25 РДБК1П- 50-35 РДБК1- 100-50 РДБК1- 100-70 РДБК1П- 100-50 РДБК1П- 100-70
Диаметр условного прохода входного фланца 50 50 50 50 100 100 100 100
Максимальное входное давление, МПа (кгс/см2) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12)
Диапазон настройки выходного давления, кПа (кгс/см2) 1–60 1–60 30–600 30–600 1–60 1–60 30–600 30–600
Диаметр седла, мм 25 35 25 35 50 70 50 70
Температура окружающей среды,°С от +5 до +45
Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее 320 900 320 900 1418 2836 1418 2836
Эффективная площадь мембраны регулирующего клапана, см2 500 500 500 500 930 930 930 930
Площадь условного прохода входного фланца, см2 19,6 19,6 19,6 19,6 78,5 78,5 78,5 78,5
Габаритные размеры, мм: строительная длина ширина высота 230 466 278 230 412 278 230 466 278 230 412 278 350 537 450 350 537 450 350 520 450 350 520 450
Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Масса, кг, не более 39 39 36 36 95 95 90 90
