Блоки запорной, переключающей и отключающей арматуры (БЗА, БПА, БОА)

Назначение блоков запорной арматуры

Блоки запорной (БЗА), переключающей (БПА) и отключающей (БОА) арматуры предназначены для распределения, очистки и измерения расхода природного газа жидких углеводородов, химических жидкостей и технической воды (в дальнейшем – перекачиваемой среды), распределяемых на отдельные технологические объекты с рабочим давлением до 16 МПа, а также для защиты коллекторов и шлейфов от превышения давления, для отсечения потоков при порыве шлейфов.

Условия эксплуатации блоков запорной арматуры

Блоки запорной арматуры (БЗА, БПА, БОА) предназначены для эксплуатации в макроклиматических районах с умерен- ным (У) и умеренно-холодным климатом (УХЛ), а также в районах с холодным климатом (ХЛ). Кли- матическое исполнение блоков выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69.

Состав блоков запорной арматуры

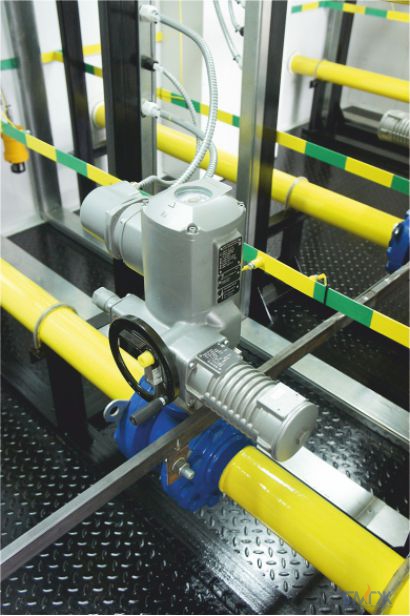

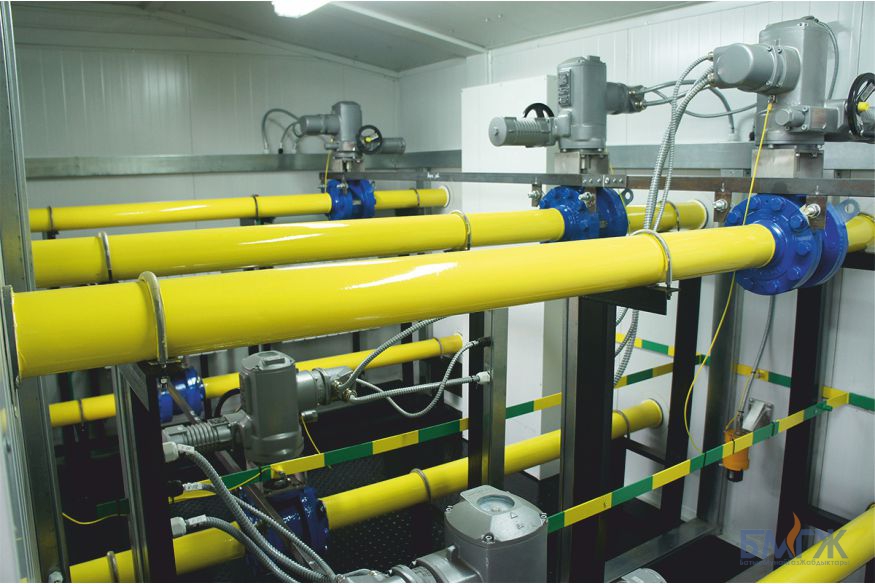

Оборудование блоков запорной арматуры смонтировано на сварной раме и находится в теплоизолированном помещении.

Класс взрывоопасной зоны технологического блока – В1а.

Технологический отсек включает:

• линии трубопроводов;
• систему дренажа с дренажным коллектором;
• запорно-регулирующую арматуру трубопроводов и дренажа;
• фильтры;
• датчики и сигнализаторы автоматики;
• систему вентиляции, отопления и освещения.

Управление электрооборудованием, установленным в технологическом помещении блока (обогреватели помещения, освещение, вентилятор, датчики) производится со шкафа управления.

Согласно техническому заданию Заказчика блоки (БЗА, БПА, БОА) изготавливаются с учетом:

• номинального рабочего давления;
• характеристик условного диаметра прохода трубопровода;
• количества и состава запорно-регулирующей арматуры;
• наличия расходомера, счетчика;
• типа и марки расходомера, счетчика;
• наличия фильтров;
• количества и состава КИПиА;
• системы вентиляции;
• типа укрытия помещения;
• наличия обогрева помещения.
