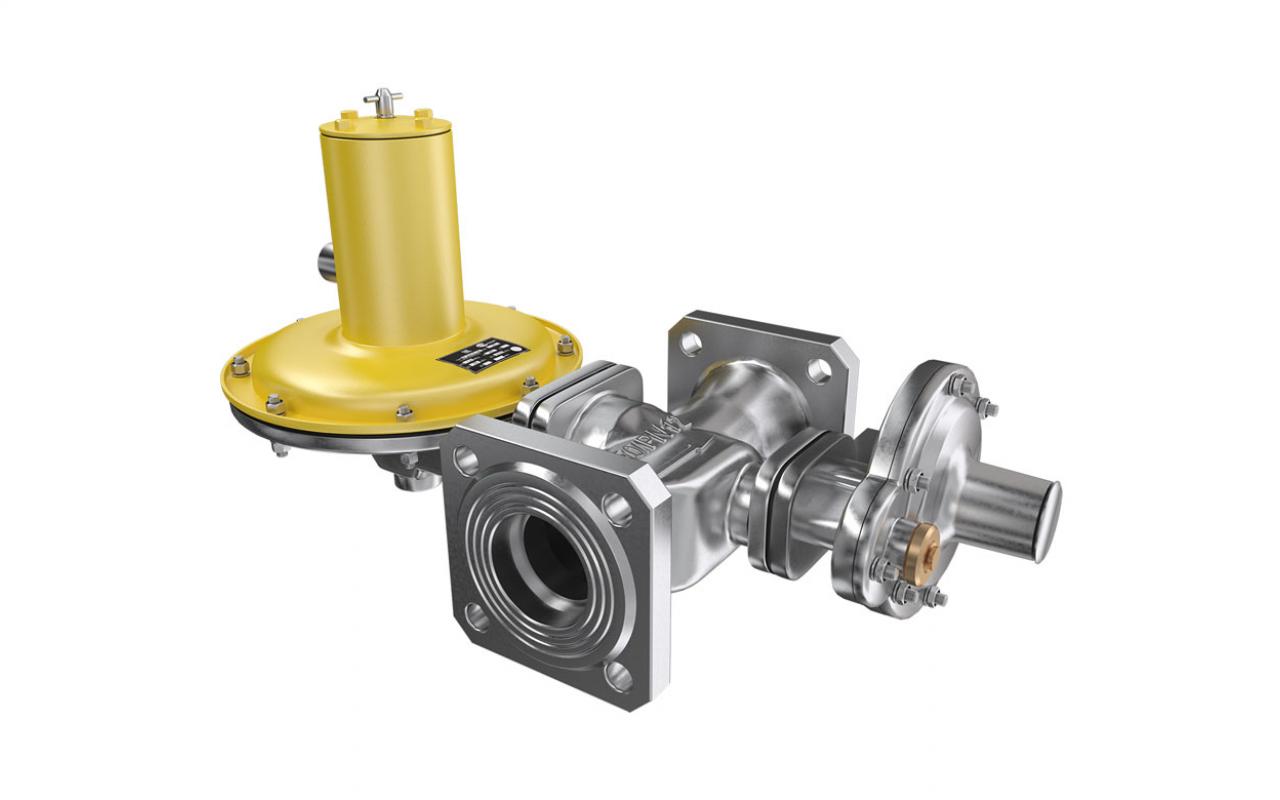

Регуляторы давления газа РДНК

Регуляторы давления газа РДНК

Регулятор давления газа РДНК снабжен устройством, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.



Технические характеристики регулятора давления газа



Наименование параметра или размера РДНК-32/3 РДНК-32/6 РДНК-32/10 РДНК-50 РДНК-50П РДНК-400
Регулируемая среда Природный газ по ГОСТ 5542-87
Диаметр седла, мм 3 6 10  -  -  -  -
Максимальное входное давление, Мпа 1,2 0,6 0,3 1,2 1,2 0,6 0,6
Рабочее давление на входе, МПа 0,01-1,2 0,01-0,6 0,01-0,3 0,1-1,2 0,1-1,2 0,1-0,6 0,1-0,6
Пропускная способность, м3/ч 1,3-64 4-105 11-100 120-900 120-900 120-600 120-600
Неравномерность регулирования, %, не более ±10 ±10 ±10 ±10 ±10 ±10 ±10
Давление срабатывания предохранительно-сбросного клапана при превышении максимального выходного давления после регулятора, кПа, не более, чем на 2,3-2,9 2,3-2,9 2,3-2,9 2,3-4,0 4,0-5,3 2,3-4,0 4,0-5,8
Диаметр условного прохода, мм 32 32 32 50 50 50 50

Диапазон настройки давления срабатывания отключающего устройства, кПа, при понижении выходного давления. 0,6-1,9 0,6-1,9 0,6-1,9 0,6-2,5 0,6-2,5 0,6-2,5 (0,6-2,5)*
Диапазон настройки давления срабатывания отключающего устройства, кПа, при повышении выходного давления. 2,5-3,13 2,5-3,13 2,5-3,13 2,5-4,4 4,4-6,3 2,5-4,4 (4,4-6,3)*

Диапазон настройки выходного давления, кПа 2,0-2,5 2,0-2,5 2,0-2,5 2,0-2,5 3,5-5,0 2,0-3,5 3,5-5,0

Габаритные размеры длина ширина высота, мм, не более 220x480x325 220x480x325 220x480x325 260x515x325 260x515x364 260x515x364 250x515x364
Строительная длина , мм 120 120 120 230 230 230 230
Mасса, кг, не более 12 12 12 19 19 19 19

 * параметры обеспечиваются установкой сменных пружин из комплекта поставкис красной полоской
