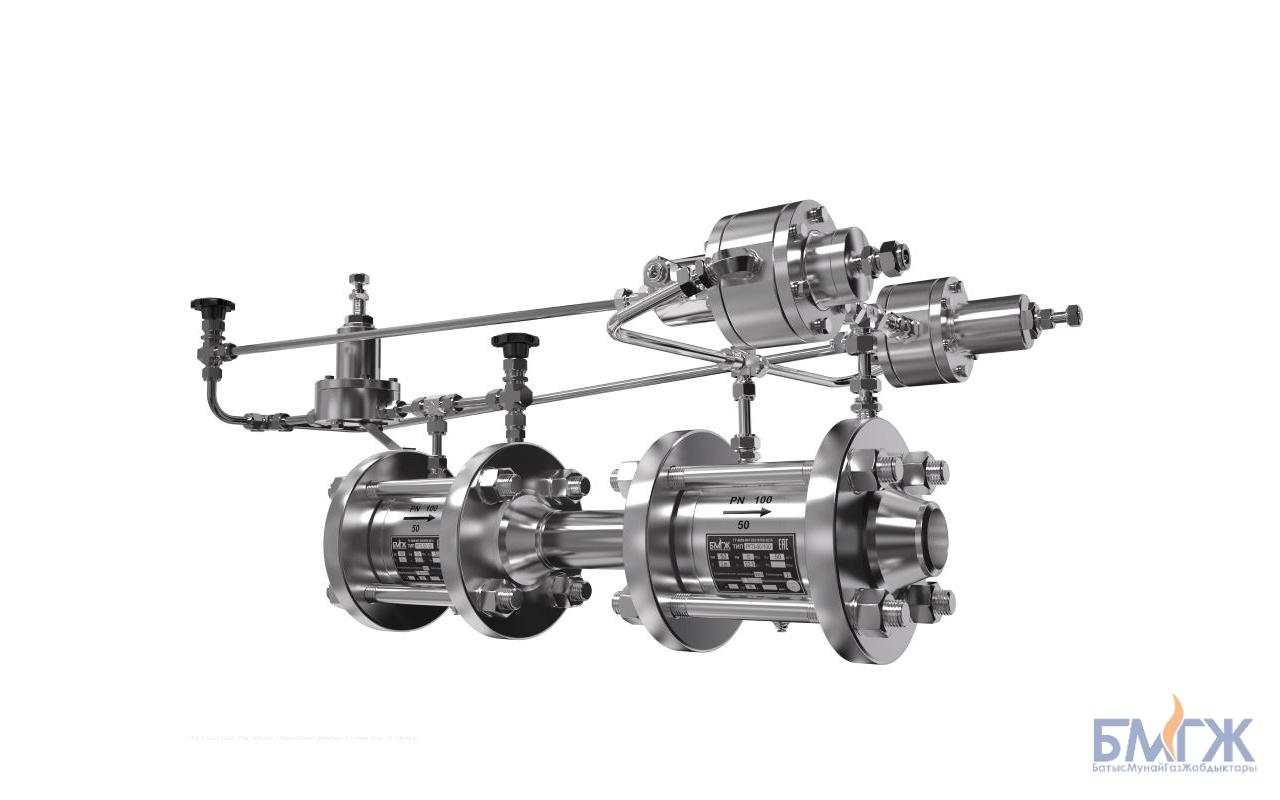

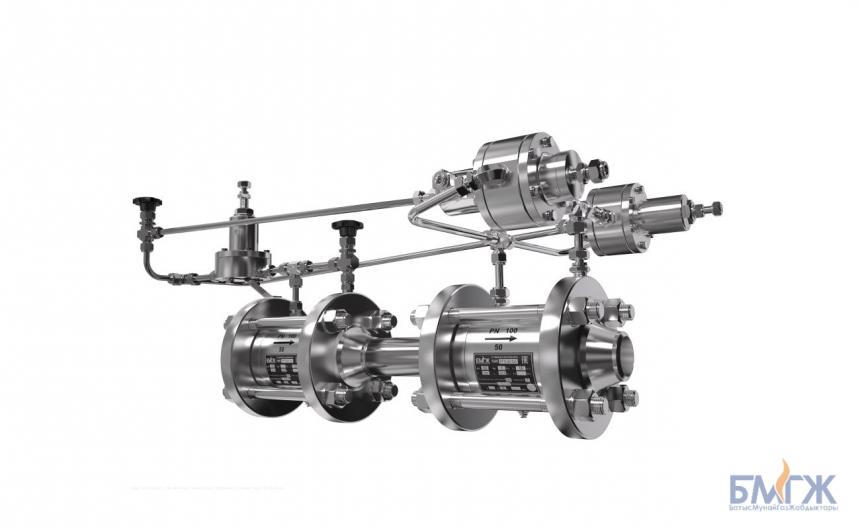

Модуль редуцирования с защитой МРЗ
Область применения
Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.
Соcтав
Модуль редуцирования состоит из регулятора давления газа осевого типов РГО, РГП и клапана предохранительного запорного КОП.
Назначение
МРЗ предназначен для редуцирования входного давления природного и других неагрессивных газов, стабилизации выходного давления, а также перекрытия линии редуцирования при повышении или понижении выходного давления сверх или ниже установленных значений.
Номинальное давление PN 16,0 МПа. Климатическое исполнения – УХЛ категории 2 в соответствии с ГОСТ 15150.
Клапаны КОП устанавливаются на газопроводе перед регулятором давления газа, при этом импульсный газ на пилотный регулятор РД-ДС забирается перед клапаном, а на РД-ПС после регулятора давления газа. В случае понижения давления газа перед регулятором пилот РД-ДС подает управляющее давление на поршень КГП и он закрывается. В случае повышения давления сверх допустимого после регулятора давления газа пилот РД-ПС подает управляющее давление на поршень КГП и он закрывается.
Конструкция проточной части клапанов и пилотных регуляторов исключает резкие изменения траектории потока газа.
Технические характеристики
Модуль редуцирования PN 10,0 МПа
|
Наименование параметра и размера |
Значение для исполнения |
|||||
|
МРЗ-25/100 |
МРЗ-50/100 |
МРЗ-100/100 |
МРЗ-150/100 |
МРЗ-200/100 |
||
|
1. Номинальное давление |
10,0 (100) Class 600 |
|||||
|
2. Номинальный диаметр |
25 |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
|
|
3. Условная пропускная способность KV, м3/ч |
16 |
50 | 160 | 350 | 500 | |
|
4. Диапазон значений давлений на входе |
0,5-10,0 (5,0-100) | |||||
| 5. Диапазон регулируемых давлений, МПа (кгс/см2) |
0,1-4 (1,0-40) | |||||
| 6. Отсечка по превышению выходного давленияот установленного, % не более |
10 | |||||
| 7. Отсечка при падении входного давления, %, не менее |
30 | |||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | |||||
| 9. Присоединительные размеры | Фланцевое по ГОСТ 33259-2015 | |||||
| 10. Строительная длина, L, мм (“) | 480±1,5 18,9”±0.06” |
618±1,5 24,0”± 0,06” |
878±1,5 34,7”± 0,06” |
1024±1,5 40,3”± 0,06” |
1256±1,5 49,4”± 0,06” |
|
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
784 (30,9”) |
954 (37,6”) 450 (17,7”) 393 (15,5”) |
1180 (46,5”) 450 (17,7”) 456 (17,9”) |
1328 (52,3”) 450 (17,7”) 542 (21,3”) |
1560 (61,4”) 450 (17,7”) 641 (25,3”) |
|
| 12. Масса, кг, не более | 31 | 64 | 152 | 300 | 570 | |
Модуль редуцирования PN 15,0 МПа
|
Наименование параметра и размера |
Значение для исполнения |
|||||
|
МРЗ-25/150 |
МРЗ-50/150 |
МРЗ-100/150 |
МРЗ-150/150 |
МРЗ-200/150 |
||
|
1. Номинальное давление |
15,0 (150) Class 900 |
|||||
|
2. Номинальный диаметр |
25 |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
|
|
3. Условная пропускная способность KV, м3/ч |
16 |
50 | 160 | 350 | 500 | |
|
4. Диапазон значений давлений на входе |
0,5-15,0 (5,0-150) | |||||
| 5. Диапазон регулируемых давлений, МПа (кгс/см2) |
0,1-4 (1,0-40) | |||||
| 6. Отсечка по превышению выходного давленияот установленного, % не более |
10 | |||||
| 7. Отсечка при падении входного давления, %, не менее |
30 | |||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | |||||
| 9. Присоединительные размеры | Фланцевое по ГОСТ 33259-2015 | |||||
| 10. Строительная длина, L, мм (“) | 480±1,5 18,9”±0.06” |
618±1,5 24,0”± 0,06” |
878±1,5 34,7”± 0,06” |
1024±1,5 40,3”± 0,06” |
1256±1,5 49,4”± 0,06” |
|
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
784 (30,9”) |
954 (37,6”) 450 (17,7”) 393 (15,5”) |
1180 (46,5”) 450 (17,7”) 456 (17,9”) |
1328 (52,3”) 450 (17,7”) 542 (21,3”) |
1560 (61,4”) 450 (17,7”) 641 (25,3”) |
|
| 12. Масса, кг, не более | 31 | 64 | 152 | 300 | 570 | |
