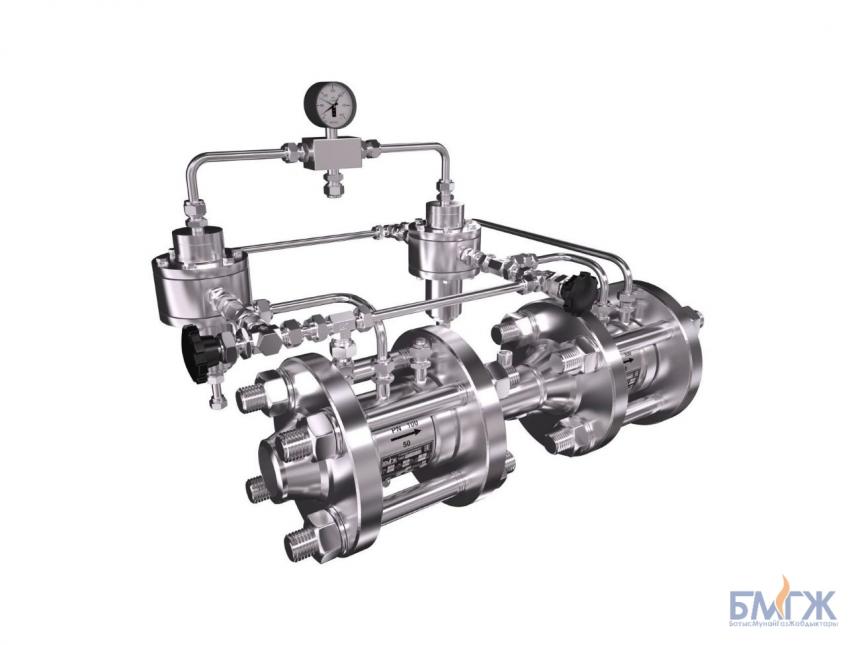

Модули регуляторов РГО/РГП

Модули регуляторов РГО/РГП

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Состав

Модуль регуляторов состоит из двух последовательно соединенных регуляторов РГО либо РГП с пилотными регуляторами РД-ПС по системе «регулятор регулятор-монитор».

Назначение

Регуляторы используются в модульной системе «регулятор регулятор-монитор» с целью обезопасить нить редуцирования от повышения давления в трубопроводе в связи с поломкой регулятора.

Регулятор-монитор обеспечивает автоматическое поддержание давления газа в заданных пределах без уменьшения пропускной способности линии редуцирования.

Условия эксплуатации

Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -50°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95% при температуре + 35 °С и более низких температурах без конденсации влаги.

Срок службы регуляторов - не менее 30 лет.

Гарантия - 3 года.

Технические характеристики

  НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА Значение для исполнения
Модуль регуляторов РГО-25/16
РГО-25/100
РГО-25/150
Модуль регуляторов РГО-50/16
РГО-50/100
РГО-50/150
Модуль регуляторов РГО-100/16
РГО-100/100
РГО-100/150
Модуль регуляторов РГО-150/16
РГО-150/100
РГО-150/150
Модуль регуляторов РГО-200/16
РГО-200/100
РГО-200/150
1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI
1,6 (16), 10,0 (100), 15,0 (150)
Class 150, Class 600, Class 900
2. Номинальный диаметр
DN
NPS

25
1’’

50
2’’

100
4’’

150
6’’

200
8’’
3. Диапазон регулируемых давлений,
МПа (кгс/см2)
0,1-4 (1,0-40)
4. Диапазон температур регулируемой
среды, °С
-10…60
5. Присоединительные размеры Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
6. Строительная длина, L, мм (“) 520±1,5 (20,5”±0,06”) 570±1,5 (22,4”±0,06”) 932±1,5 (36,7”±0,06”) 1072±1,5 (42,2”±0,06”) 1171±1,5 (46,1”±0,06”)
7. Габаритные размеры, мм (“), не более
длина
ширина
высота

592 (23,3”)
410 (16,1”)
391 (15,4”)

623 (24,5”)
435 (17,1”)
438 (17,2”)

949 (37,4”)
470 (18,5”)
510 (20,1”)

1072 (42,2”)
509 (20”)
575 (22,6”)

1171 (46,1”)
635 (25”)
680 (26,8”)
8. Масса, кг, не более 32 51,4 140 275 415
9. Материал корпуса 12х18Н10Т, Д16Т



  НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА  Значение для исполнения
Модуль регуляторов РГП-25/100
РГП-25/150
Модуль регуляторов РГП-50/100
РГП-50/150
Модуль регуляторов РГП-100/100
РГП-100/150
Модуль регуляторов РГП-150/100
РГП-150/150
Модуль регуляторов РГП-200/100
РГП-200/150
1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI
10,0 (100), 15,0 (150)
Class 600, Class 900
2. Номинальный диаметр
DN
NPS

25
1’’

50
2’’

100
4’’

150
6’’

200
8’’
3. Диапазон регулируемых давлений,
МПа (кгс/см2)
0,1-4 (1,0-40)
4. Диапазон температур регулируемой
среды, °С
-10…60
5. Присоединительные размеры Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
6. Строительная длина, L, мм (“) 480±1,5 (18,9”±0,06”) 618±1,5 (24,3”±0,06”) 878±1,5 (34,6”±0,06”) 1024±1,5 (40,3”±0,06”) 1257±1,5 (49,5”±0,06”)
7. Габаритные размеры, мм (“), не более
длина
ширина
высота

480 (18,9”)
396 (15,6”)
329 (13”)

618 (24,3”)
398 (15,7”)
377 (14,8”)

878 (34,6”)
456 (18”)
460 (18,1”)

1024 (40,3”)
534 (21”)
542 (21,3”)

1257 (49,5”)
575 (22,6”)
625 (24,6”)
8. Масса, кг, не более 29,1 60,2 142,5 281,5 518,5
9. Материал корпуса 12х18Н10Т, Д16Т
