Блоки и узлы учета расхода газа (БУРГ, УУРГ)

Блоки и узлы учета расхода газа (БУРГ, УУРГ)

Назначение

Блок (Узел) учета расхода газа БУРГ (УУРГ) предназначен для технологического и коммерческого учета объема природного газа, приведенного к стандартным условиям посредством автоматической электронной коррекции показаний по температуре и давлению.
УУРГ рассчитан на требуемое давление, используются в составе ГИС, АГРС, других технологических нужд.

Состав изделия

УУРГ может состоять из следующих линий и их возможных конфигураций согласно схемному решению:

  • линии основного расхода газа с байпасом,
  • линии основного расхода газа со 100% резервированием,
  • линии основного расхода газа со 100% резервированием и линией малого расхода,
  • конфигурация с Ƶ-образной схемой и т. д.

Блок узел учета расхода газа, производитель БатысМунайГазЖабдыктарыБлок узел учета расхода газа, производитель БатысМунайГазЖабдыктары

Учитывая метод измерения, мы можем предложить несколько модификаций УУРГ с использованием различных комплектующих:

  • БСУ (УСБМ),
  • турбинных счетчиков,
  • ротационных счетчиков,
  • ультразвуковых счетчиков,
  • вихревых счетчиков.

Погрешность измерения узла учета расхода газа состовляет - до ±1,5% - в соответствии с требованиями к стандартам коммерческого учета газа.

Для коммерческого учета расхода газа природный газ приводится к стандартным условиям с помощью корректора, выбираемого заказчиком: Floboss 107, СуперФлоу, ГиперФлоу и т.д.. Измерение абсолютного и дифференциального давлений, а также температуры газа производится датчиками сертифицированных фирм. При необходимости учета параметров газа УУРГ комплектуется хроматографами, калориметрами.

Функции

БУРГ обеспечивает:

- измерение и индикацию мгновенного расхода газа в рабочих и стандартных условиях;
- накопление в архивах с глубиной сохранения данных 30 суток среднечасовых и среднесуточных параметров и объема газа с возможностью вывода их на дисплей и внешние устройства;
- учет параметров газа;
- идентификацию нештатных ситуаций в работе узла и учета газа в соответствии с заданными алгоритмами и договорными значениями за время действия нештатной ситуации.

Варианты исполнения

  • на раме,
  • на раме под навесом,
  • в блок-боксе и др.

В зависимости от температурных условий датчики абсолютного и дифференциального давлений могут быть расположены в теплоизолированном обогреваемом шкафу.

Согласно тех. заданию ТОО "БатысМунайГазЖабдыктары" может изготовить блок (узел) учета расхода газа БУРГ (УУРГ) любой конфигурации и пропускной способности. Для подбора средств измерения и проработки конструкции с учетом всех требований просим Вас заполнить опросный лист, представленный на нашем сайте.

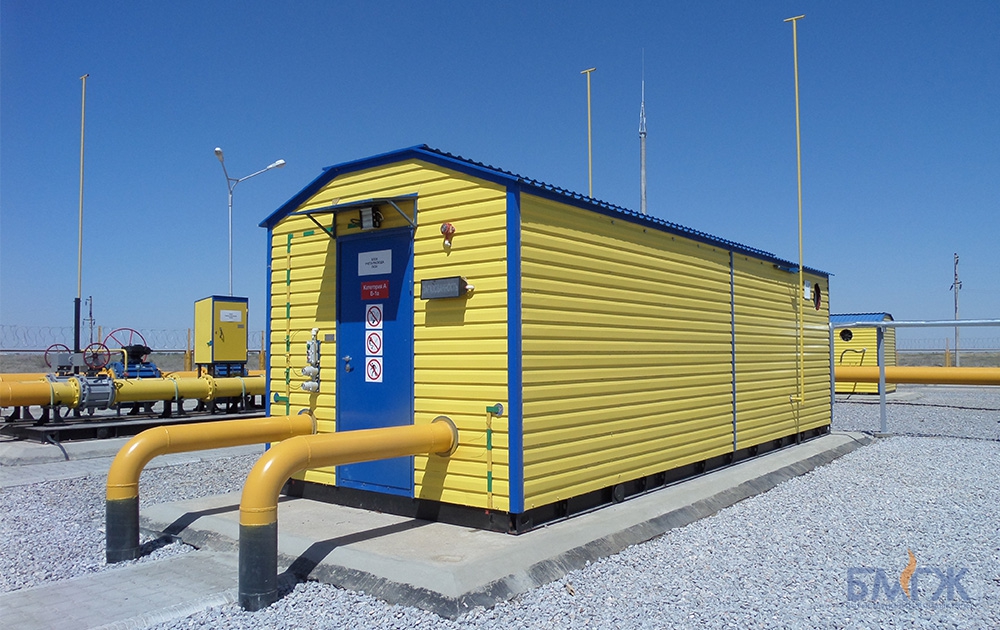

Блок узел учета расхода газа, производитель БатысМунайГазЖабдыктары
