Пылеуловитель циклонного типа (ПЦТ)

Пылеуловитель циклонного типа (ПЦТ)

Назначение пылеуловителя циклонного типа ПЦТ

Пылеуловитель циклонного типа (ПЦТ) предназначен для очистки природного и других газов от сухих механических примесей и капельной жидкости. ПЦТ устанавливается на магистральных и технологических трубопроводах.

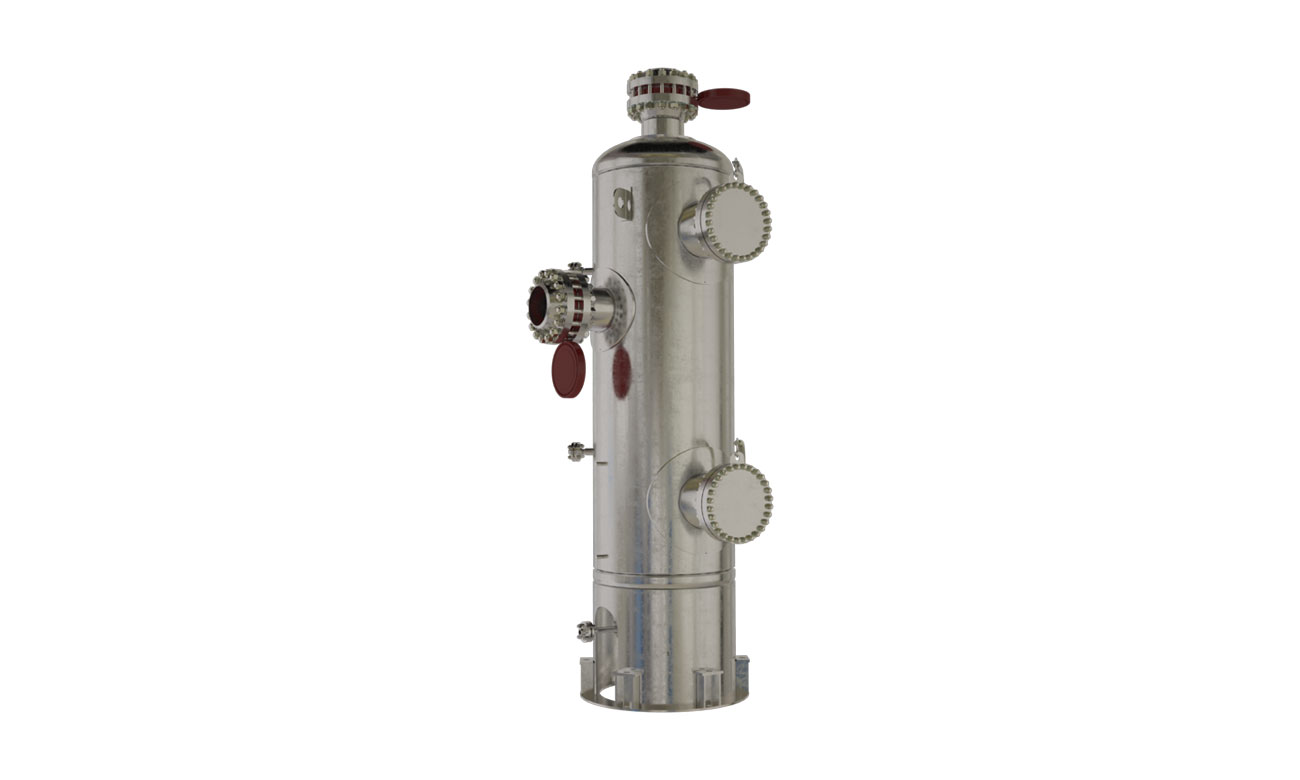

ПЦТ представляет собой вертикальный сосуд с эллиптическими днищами, подводящими и отводящими патрубками на опоре. У основания опоры имеются отверстия для фундаментных болтов.
Пылеуловитель циклонного типа (ПЦТ) эксплуатируется на открытом воздухе.
Очищаемый природный газ попадает в пылеуловитель циклонного типа через входной патрубок. При входе внутрь газ соударяется с отбойником, в результате чего крупные капли жидкости оседают на поверхности отбойника и стекают в верхнюю полость сбора конденсата. Отбойник расположен под углом к входному патрубку, поэтому поток газа после контакта с отбойником направляется по периферии внутренней части сосуда. Жидкость, конденсирующаяся на стенках, стекает вниз в верхнюю полость сбора конденсата. При достижении верхнего предельного уровня, конденсат сбрасывается избыточным давлением в емкость сбора конденсата через штуцер слива. Частично очищенный газ попадает в параллельно работающие циклоны. На входе в циклоны имеются лопатки, приваренные под углом к трубе, что позволяет закручивать поток газа. Под действием центробежных сил газ очищается от механических примесей и оставшейся капельной жидкости.
Продукты очистки скапливаются в нижней полости корпуса. При достижении верхнего предельного уровня, так же открытием крана (в комплект поставки не входит), продукты очистки сбрасываются в емкость сбора конденсата. Очищенный газ через выходной патрубок поступает в трубопровод магистрали.

Наименование параметра и характеристики Значение
Рабочее давление, МПа 0,3-10,0
Рабочая среда Природный газ с содержанием механических
примесей и жидкости (конденсат, метанол, вода)
Рабочая температура среды, 0С минус 10-плюс 50
Минимальная температура стенки, 0С минус (60-50)

Степень очистки, %

частицы до 5 мкм
частицы до 10 мкм
частицы до 20 мкм



65-85
85-90
90-99

Пропускная способность, м3 20000.....1000000
Диаметр корпуса, мм 1000...1400
Диаметр входного и выходного патрубков, мм 150,200,300,400
Толщина стенки, мм рассчитывается
Условный диаметр конического циклонного элемента, мм рассчитывается
Количество конических циклонных элементов, шт рассчитывается
Климатическое исполнение У, ХЛ
Допустимая сейсмичность района, балл 8
Расчетный срок службы не менее, лет 20
Группа сосуда 1



пылеуловителя циклонного типа ПЦТ, производитель БатысМунайГазЖабдыктарыпылеуловителя циклонного типа ПЦТ, производитель БатысМунайГазЖабдыктары
