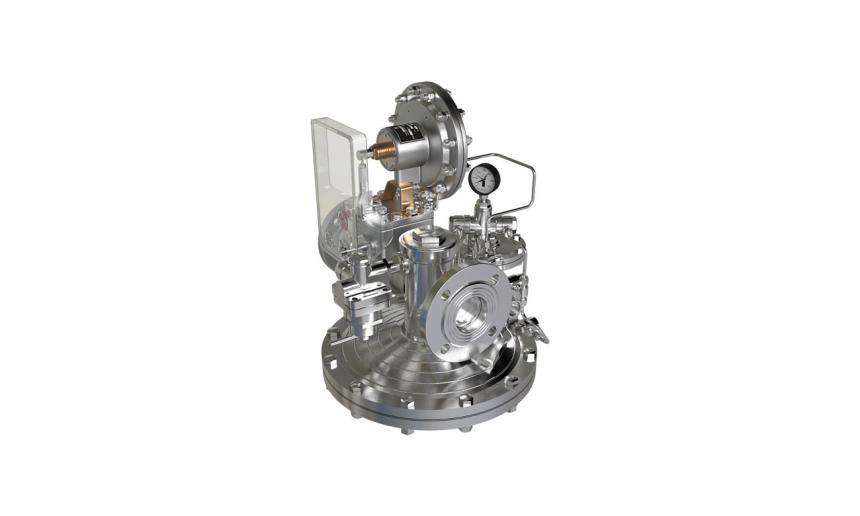

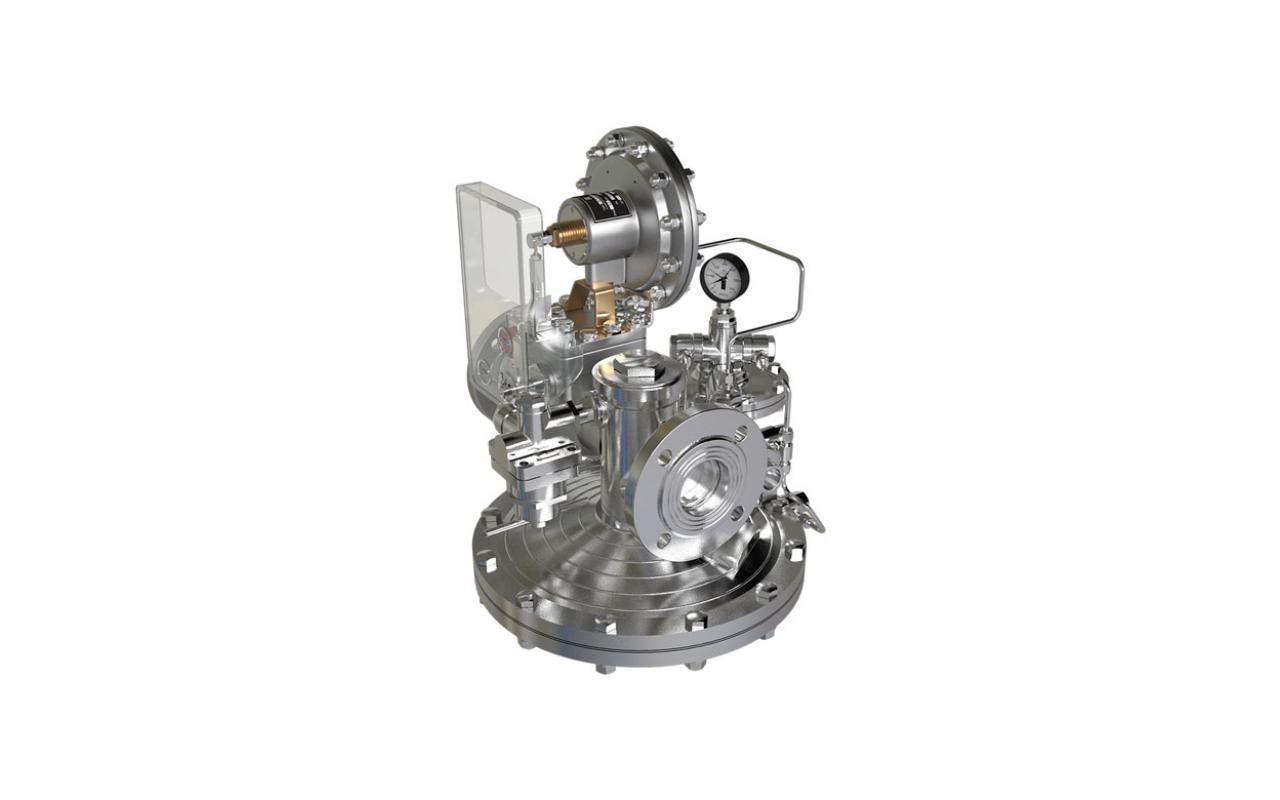

Регуляторы давления газа РДГ

Регуляторы давления газа РДГ

Регуляторы давления газа РДГ предназначены для редуцирования высокого и среднего давления на низкое значение, необходимое потребителю, и поддержания заданного давления «после себя» на заданном уровне для природных, искусственных, углеводородистых сжиженных и других неагрессивных газов в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов. Снабжен устройством, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.



Технические характеристики регулятора давления газа



Наименование Значение для типа или исполнения
РДГ-50-Н РДГ-50-В РДГ-50-С РДГ-50-В1
РДГ-50-Н10 РДГ-50-В10 РДГ-50-С10 РДГ-50-В11
Рабочая среда

природный газ по ГОСТ 5542-2014

Номинальный диаметр:

DN
NPS



50
2"
Номинальное давление PN, МПа (кгс/см2) 1,2 (12)
Диапазон входного давления, Мпа (кгс/см2) 0,1-1,2 (1-12)
Диапазон настройки выходного давления, Мпа (кгс/см2) 0,001-0,06
(0,01-0,6)		 0,03-0,6
(0,3-6,0)		 0,06-0,25
(0,6-2,5)		 0,25-0,6
(2,5-6,0)

Диапазон срабатывания КПЗ, Мпа (кгс/см2):

- при понижении давления
- при повышении давления



0,0003-0,03 (0,003-0,3)
0,002-0,075 (0,02-0,75)



0,003-0,03 (0,03-0,3)
0,03-0,75 (0,3-7,5)



0,01-0,12 (0,1-1,2)
0,06-0,32 (0,6-3,2)



0,1-0,4 (1,0-4,0)
0,2-0,75 (2,0-7,5)
Точность срабатывания, КПЗ % ±5
Время срабатывания КПЗ, с , не более 1
Неравномерность регулирования , % ±10
Диаметр седла клапана, мм 25; 30; 35; 40; 45
Присоединительные размеры Фланцевые ГОСТ Р 54432
Строительная длина,мм 350±3

Габаритные размеры, мм, не более

- длина
- ширина
- высота



425±3
465±5
505±5
Условная пропускная способность Kv,м3/ч 8; 16; 25; 32; 40
Масса, кг, не более 27

* - пропускная способность при входном давлении 0.1МПа, м3/ч
