Блок подогрева газа (БПГ)

Блок подогрева газа (БПГ)

Назначение БПГ

Блок подогрева газа БПГ предназначен для подогрева газа до заданной температуры, может быть использован в системах газораспределения и газопотребления для исключения гидратообразования при дросселировании, а так же  поддержания температуры газа на выходе из ГРС, БППГ и других возможных объектах.

Условия эксплуатации

БПГ предназначены для эксплуатации в макроклиматических районах с умеренным и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение БПГ выбирают в зависимости от района строительства в соответствии с требованиями. БПГ могут эксплуатироваться в районах с сейсмичностью до 8 баллов включительно. Расчетная снеговая нагрузка (200кгс/м2) должна соответствовать требованиям V территориального района, а ветровая нагрузка (85кгс/м2) - VII территориального района.

Типоразмер блока подогрева газа в составе газораспределительных станций следует определять из условий обеспечения требуемой температуры газа на выходе ГРС, нормальной работы оборудования станции и исключения его обледенения. В случае использования БПГ в контуре отопления станции необходимо учитывать дополнительную тепловую нагрузку.

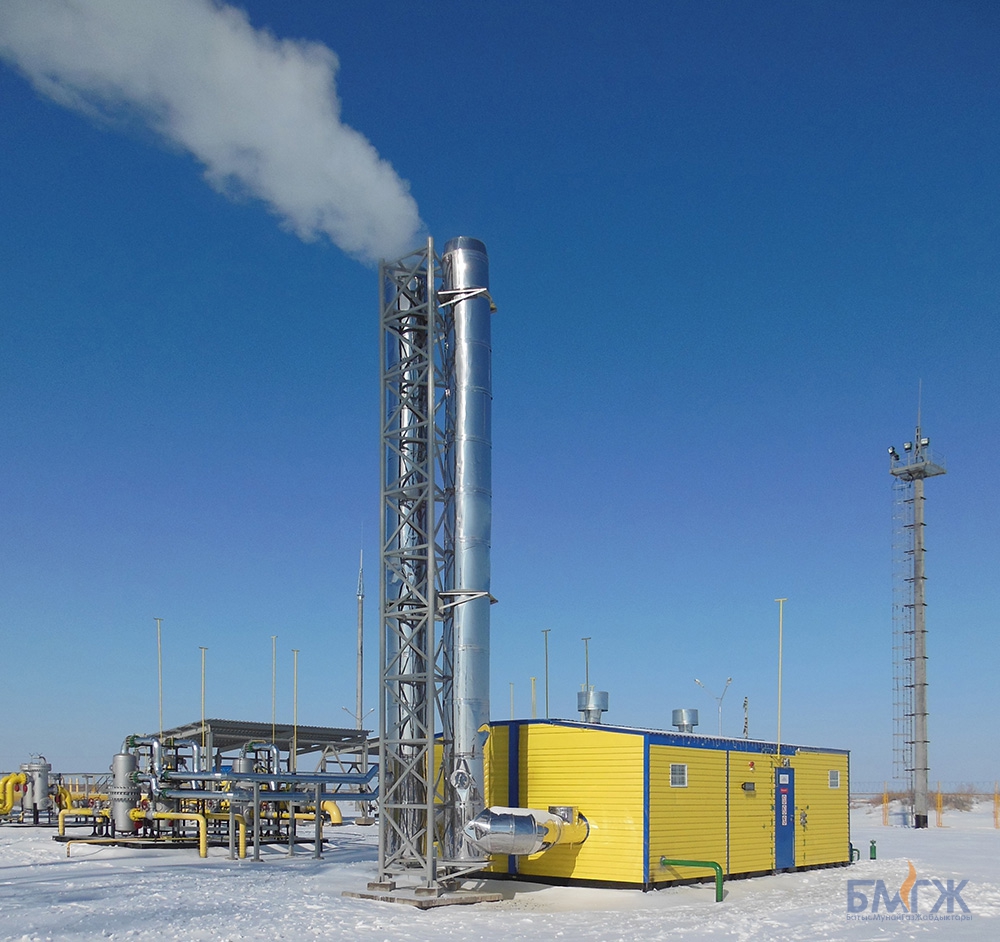

Блок подогрева газа БПГ, производитель БатысМунайГазЖабдыктарыБлок подогрева газа БПГ, производитель БатысМунайГазЖабдыктары

БПГ СОСТОИТ ИЗ НЕСКОЛЬКИХ УЗЛОВ:

Узел  подогрева  газа

Узел подогрева газа служит для подогрева газа до заданной температуры. В качестве подогревателей применяются теплообменные аппараты с U-образным пучком выполненным из нержавеющей узел  подогрева  газа, производитель БатысМунайГазЖабдыктарыстали. Теплообменый аппарат расчитан на максимальное входное давление. Защита от прорыва трубного пучка осуществляется предохранительными клапанами отсечными.

Узел оснащается всеми необходимыми приборами КИПиА (датчиками давления, температуры, сигнализаторами прорыва трубного пучка) в соответствии с требованиями заказчика.

Узел подогрева газа может размещаться как в блоке, так и на раме под навесом (в случае больших габаритов теплообменных аппаратов).

Узел  подготовки теплоносителяузел  подогрева  газа, производитель БатысМунайГазЖабдыктары

Узел подготовки теплоносителя служит для подогрева теплоносителя, обеспечения его циркуляции, поддержания требуемого избыточного давления и регулирования расхода.

Система автоматизированного управления реализована на базе контроллера Siemens Simatic C7-1200, 300 и размещена в отсеке подготовки теплоносителя.

САУ БПГ осуществляет следующие функции:узел  подогрева  газа, производитель БатысМунайГазЖабдыктары

  • сигнализацию загазованности (СН4) блока подготовки теплоносителя и узла подогрева газа;
  • сигнализацию загазованности блока подготовки теплоносителя по СО, с 1-ым и 2-ым порогами и остановкой котлов при достижении 2-го порога загазованности;
  • прекращение работы котлов при остановке обоих циркуляционных насосов (сбрасывание по сигналу с реле напора);
  • прекращение работы котлов при понижении или повышении давления газа к котлам;
  • остановку котлов при отсутствии тяги дымовых газов;
  • сигнализацию об остановке и отказе котлов;
  • сигнализацию о повышении давления в кожухе теплообменника (при прорыве трубного пучка);
  • сигнализацию неисправности циркуляционного насоса с автоматическим переходом на резервный насос;
  • контроль несанкционированного доступа в блок;
  • сигнализацию пожара в блоке с отключением подачи газа на котлы;
  • измерение температуры теплоносителя до и после котлов;
  • измерение температуры газа после подогрева.

По требованию заказчика возможен ввод в САУ ТП БПГ контура автоматического поддержания заданной температуры газа на выходе.

Сигналы о ходе технологического процесса передаются на верхний уровень по протоколу Modbus RTU (по согласованию возможен другой протокол передачи данных либо вывод показаний приборов на распределительную коробку для последующего забора информации САУ ГРС). В комплект поставки так же входят емкость для слива теплоносителя, дымовые трубы, свечи монтируемые на блоке.

Основными особенностями БПГ являются сравнительно небольшие габариты, учитывая высокий уровень производительности, быстрый малозатратный монтаж изделия на площадке, минимальные эксплуатационные затраты на период службы изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БПГ



Параметры БПГ-5 БПГ -10 БПГ-15 БПГ -20 БПГ -30 БПГ -40 БПГ -50
Рабочее давление, МПа Трубное пространство 10
Межтрубное пространство теплообменного аппарата 0,25
Расчетное давление, МПа Трубное пространство 10
Межтрубное пространство теплообменного аппарата 10
Номинальная пропускная способность, нм3 5000 10000 15000 20000 30000 40000 50000
Тепловая мощность*, кВт 22,2-155,4 44,5-311 66,6-466,3 88,8-622 133,5-933 177,6-1244 222,5-1555
Максимальная потребляемая мощность, кВт 1,2 1,6 1,8 2,2 3,3 3,8 4,2
Рабочая среда Трубное пространство Природный газ по ОСТ 51.40-93
Межтрубное пространство Низкозамерзающий теплоноситель («DIXIS», тосол, р-р этиленгликоля), вода**
Температура теплоносителя, °С 80-95
Давление топливного газа, кг/см2 0,3-0,7
Расход топливного газа, м3 2,8-18,3 5,7-38,5 7,9-49,1 9,4 - 78,3 16,4- 102,5 19,7- 134,5 27,4- 162,3
Габаритные размеры, м.& 6000x3000x3000 8000x3000x3000 8700x3000x3000
*В зависимости от требуемой тепловой мощности узла подогрева газа производится подбор количества и типа котлов и теплообменных аппаратов.
** Не рекомендуется.
&Окончательные размеры блоков определяются после рассмотрения тех.задания заказчика.
Блоки подогрева газа с пропускной способностью свыше 50 тыс. нм3/ разрабатываются индивидуально с учетом требований заказчика. Завод «Нефтегазоборудование» имеет возможность разработать и изготовить блоки подогрева газа с общей производительностью до 1 млн. нм3/час.



Вентиляция отсеков требуемой кратности обеспечивается приточными и вытяжными решетками, выполненными в наружных стенах бокса, а также дефлекторами, расположенными на крыше блока.

Освещение под навесом узла подогрева газа выполнено взрывозащищенными светильниками. Освещение в блоках подготовки теплоносителя выполнено люминесцентными взрывозащищенными светильниками.

Электроснабжение БПГ осуществляется от промышленной сети 220В/50Гц или 380В/50Гц в зависимости от требований заказчика. Питание заводится через шкаф вводной, оборудованный автоматами защитного отключения. Вводно-учетный  шкаф устанавливается в отсеке котельной.

Основными потребителями электрической энергии являются следующие узлы БПГ:

  • Освещение делится на наружное освещение и освещение отсеков блок-бокса.
  • Циркуляционные насосы
  • Котлы
  • САУ

По требованию заказчика может быть предусмотрено резервное питание БПГ. Резервирование может быть выполнено от гелиевых аккумуляторов с преобразователем напряжения, либо от бензинового или дизельного генератора.

Компоновка блока подогрева газа позволяет подобрать БПГ с учетом различных требований по давлению и температуре газа за счет увеличения числа теплообменных аппаратов ПГ в узле подогрева и числа и мощности котлов в котельной.

БПГ изготовлен с учетом возможности доставки любыми видами транспорта.
