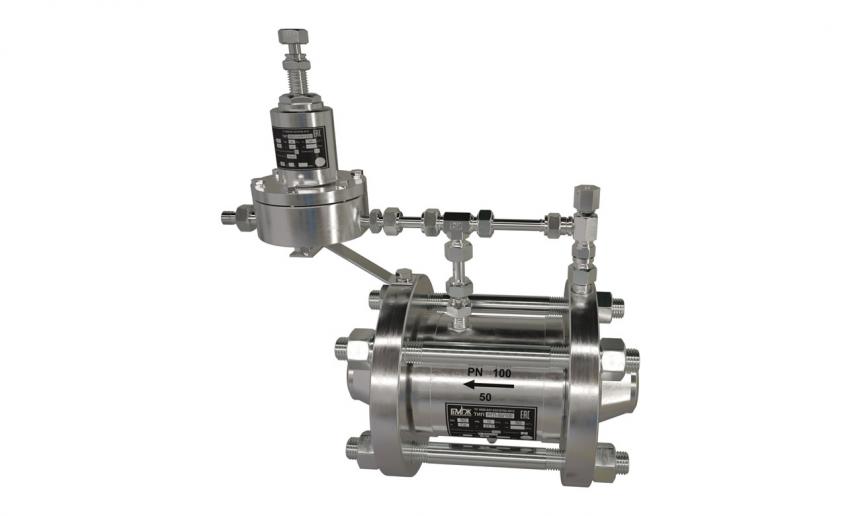

Регулятор газовый осевой РГП
Область применения
Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.
Состав
Регулятор состоит из клапана КГП поршневого типа (рабочий орган - металлический поршень) и пилотного регулятора РД-ПС.
Назначение
Регуляторы предназначены для редуцирования и автоматического поддержания давления природного или попутного нефтяного газа, независимо от колебания давления газа на входе регулятора и отбора газа потребителем.
Условия эксплуатации
Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -60°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95 % при температуре + 35 °С и более низких температурах без конденсации влаги.
Срок службы регуляторов - не менее 30 лет.
Гарантия - 3 года.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА | Значение для исполнения | ||||
| РГП-25/100 РГП-25/150 |
РГП-50/100 РГП-50/150 |
РГП-100/100 РГП-100/150 |
РГП-150/100 РГП-150/150 |
РГП-200/100 РГП-200/150 |
|
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI |
10,0 (100), 15,0 (150) Class 600, Class 900 |
||||
| 2. Номинальный диаметр DN NPS |
25 1" |
50 2" |
100 4" |
150 6" |
200 8" |
| 3. Условная пропускная способность KV, м3/ч |
16 | 50 | 160 | 350 | 500 |
| 4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более |
10% | ||||
| 5. Диапазон значений давлений на входе МПа (кгс/см2) | 0,5-10,0 (5,0-100) | ||||
| 6. Диапазон регулируемых давлений на выходе МПа (кгс/см2) |
0,1-4 (1,0-40) | ||||
| 7. Минимальный перепад на регулирующем органе, МПа (кгс/см2) |
0,2 (2,0) | ||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 9. Тип присоединения | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) |
||||
| 10. Строительная длина, L, мм (“) | 206±1,5 (8,1”±0,06”) | 275±1,5 (10,8”±0,06”) | 388±1,5 (15,3”±0,06”) | 462±1,5 (18,2”±0,06”) | 579±1,5 (22,8”±0,06”) |
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
317 (12,5”) 135 (5,3”) 333 (13,1”) |
375 (14,8”) 195 (7,7”) 393 (15,5”) |
464 (18,3”) 265 (10,4”) 464 (18,3”) |
514 (20,2”) 350 (13,8”) 549 (21,6”) |
620 (24,4”) 430 (17”) 629 (24,8”) |
| 12. Масса, кг, не более | 12,5 | 29,0 | 68,5 | 137,5 | 257,0 |
| 13. Материал корпуса | 12x18H10T | ||||
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА | Значение для исполнения | ||||
| РГП-25/16 | РГП-50/16 | РГП-100/16 | РГП-150/16 | РГП-200/16 | |
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI |
1,6 (16) Class 150 |
||||
| 2. Номинальный диаметр DN NPS |
25 1" |
50 2" |
100 4" |
150 6" |
200 8" |
| 3. Условная пропускная способность KV, м3/ч |
16 | 50 | 160 | 350 | 500 |
| 4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более |
10% | ||||
| 5. Диапазон значений давлений на входе МПа (кгс/см2) | 0,3-1,6 (3,0-16) | ||||
| 6. Диапазон регулируемых давлений на выходе МПа (кгс/см2) |
0,3-1,6 (3,0-16) | ||||
| 7. Минимальный перепад на регулирующем органе, МПа (кгс/см2) |
0,2 (2,0) | ||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 9. Тип присоединения | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) |
||||
| 10. Строительная длина, L, мм (“) | 206±1,5 (8,1”±0,06”) | 275±1,5 (10,8”±0,06”) | 388±1,5 (15,3”±0,06”) | 462±1,5 (18,2”±0,06”) | 579±1,5 (22,8”±0,06”) |
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
317 (12,5”) 135 (5,3”) 333 (13,1”) |
375 (14,8”) 195 (7,7”) 393 (15,5”) |
464 (18,3”) 265 (10,4”) 464 (18,3”) |
514 (20,2”) 350 (13,8”) 549 (21,6”) |
620 (24,4”) 430 (17”) 629 (24,8”) |
| 12. Масса, кг, не более | 12,5 | 29,0 | 68,5 | 137,5 | 257,0 |
| 13. Материал корпуса | Д16Т* | ||||
* материал выбирается в зависимости от требований к климатическим исполнениям.
Превосходит по своим технико-экономическим показателям аналогичные изделия ведущих мировых производителей
При входном давлении от 105 до 150 кгс/см2 подбор регуляторов выполняется техниче-
скими специалистами предприятия по запросу.
