Системы измерения количества и качества нефти СИКН (аналог КУУН)

Назначение

Система измерения количества и качества нефти (СИКН) и система измерения количества и качества сырой нефти (СИКНС) предназначены для:

• измерения массы ( объема) нефти и нефтепродуктов методом прямых или косвенных динамических измерений;
• измерения технологических и качественных параметров нефти и нефтепродуктов (плотность, вязкость, влагосодержание, давление, температура);
• отображения (индикации), обработки и регистрации результатов измерений.

Состав системы измерения количества и качества нефти

В общем случае СИКН (СИКНС) состоит из технологической части и системы сбора и обработки информации.

Основной состав технологической части:

• блок фильтров (БФ);
• блок измерительных линий (БИЛ);
• блок измерения качества нефти (БИК);
• блок поверочной установки (БПУ);
• система обработки информации (СОИ).

В состав технологической части могут входить также:

• узел регулирования расхода и давления;
• узел подключения передвижной;
• технологические и дренажные трубопроводы.

Варианты исполнения системы учета нефти:

По требованию Заказчика СИКН может быть:

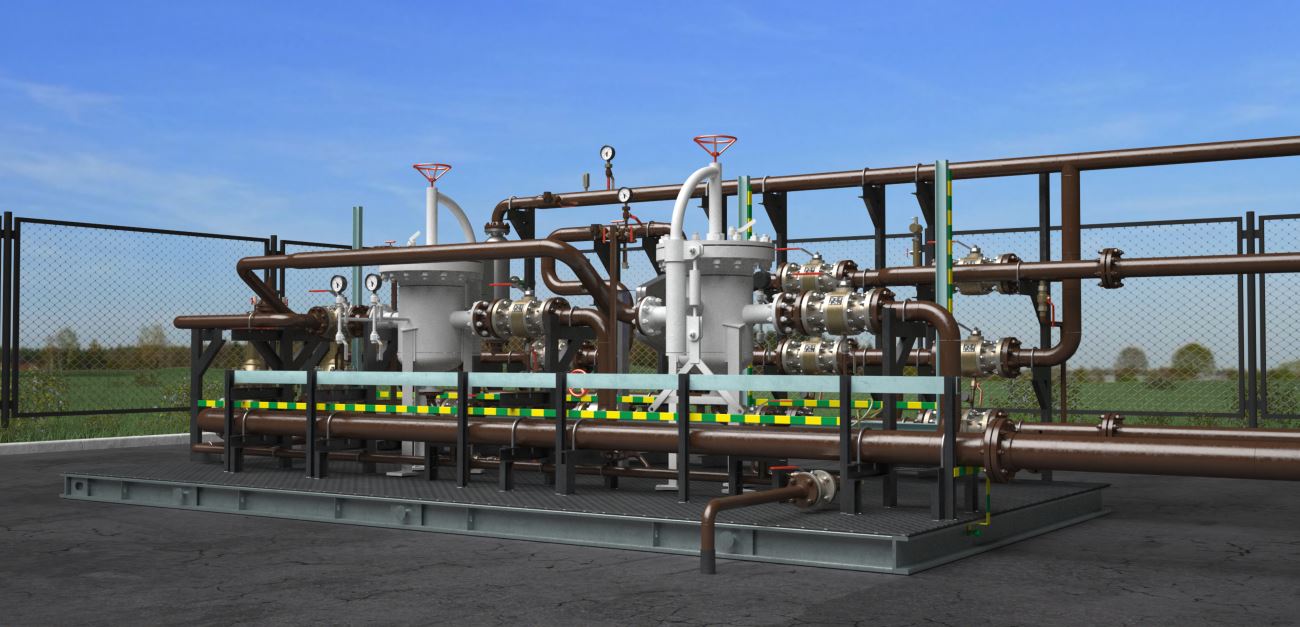

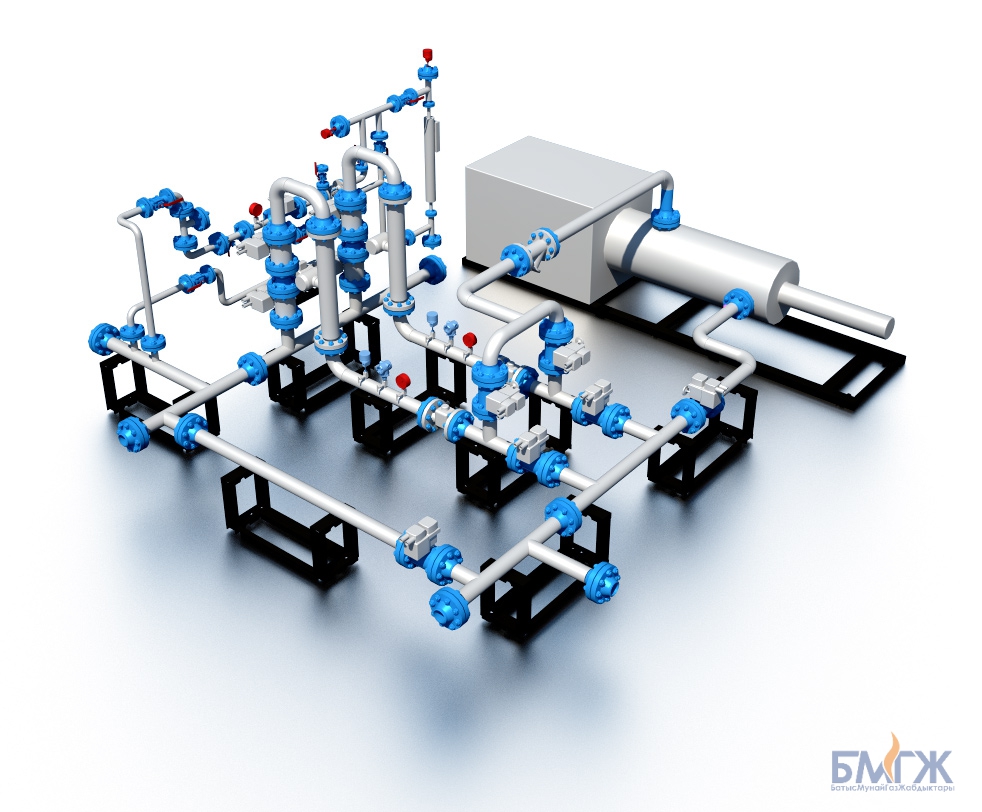

• открытого исполнения – основой является рамочная конструкция для установки на открытой площадке либо в помещении;
• закрытого исполнения – оборудование размещается в блок-боксе, который имеет сварной металлический каркас с теплоизоляцией.

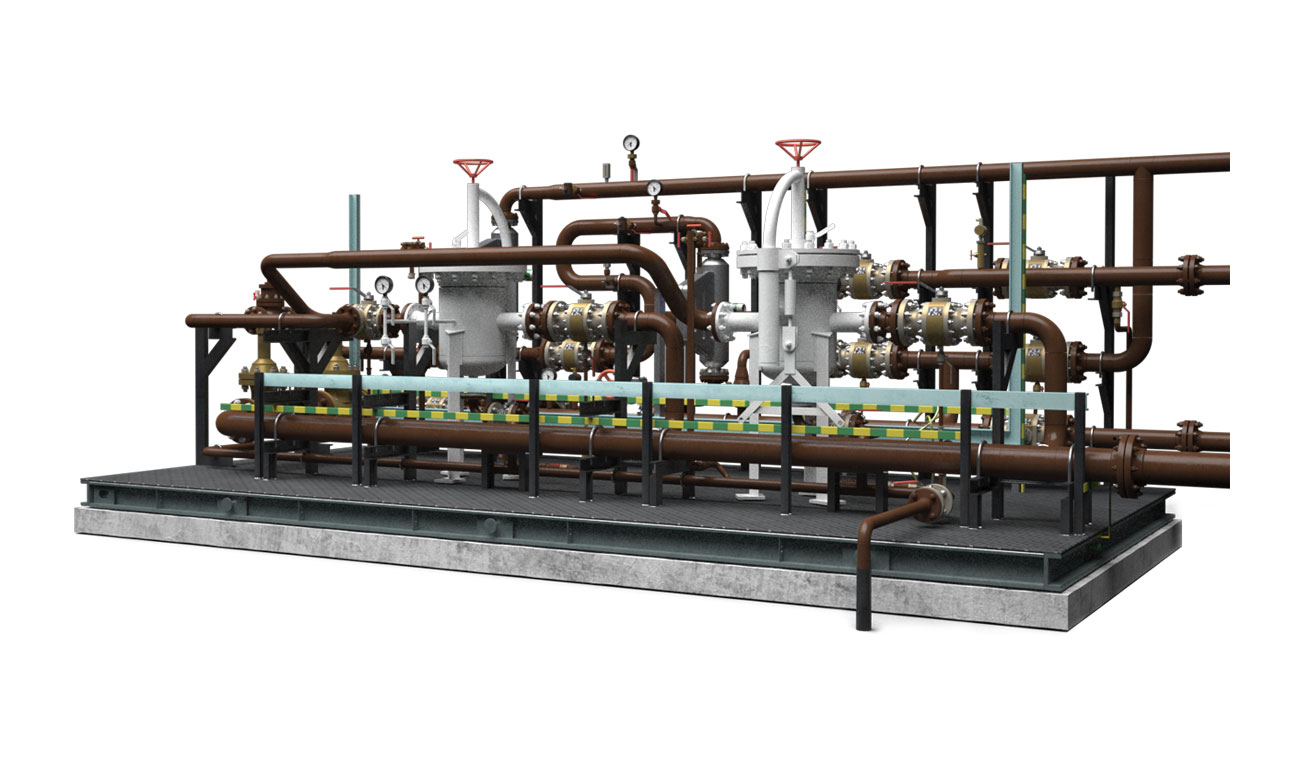

Блок фильтров (БФ) служит для очистки от механических примесей и предотвращения засорения рабочих узлов. В состав блока входит два фильтра (рабочий и резервный) с быстросъемной крышкой, входной и выходной коллекторы, запорная арматура, датчики дифференциального давления и манометры.

Блок измерительных линий (БИЛ) служит для измерения расхода и контроля параметров нефти. Количество и диаметр измерительных линий определяется расчетным путем в зависимости от максимального расхода и типа применяемого преобразователя расхода. В состав блока измерительных линий входят: измерительные линии, массовые и объемные преобразователи расхода, датчики давления и температуры, регуляторы расхода, узел подключения к поверочной установке, входной и выходной коллекторы, запорная арматура, приборы системы контроля протечек.

Блок измерения качества нефти (БИК) служит для контроля и измерения параметров качества перекачиваемой нефти и нефтепродуктов. Основное оборудование БИК: циркуляционные насосы (основной и резервный), фильтры тонкой очистки (основной и резервный), поточные преобразователи плотности, поточные преобразователи влагосодержания, поточные преобразователи вязкости, преобразователь расхода, датчики температуры и давления, манометры и термометры, автоматические пробоотборники, регуляторы расхода нефти, системы промывки, запорная арматура.

Блок поверочной установки (БПУ), основным элементом которой является трубопоршневая поверочная установка (ТПУ), которая служит для проведения контроля метрологических характеристик и поверки средств измерений объема и массы на месте эксплуатации.

Узел регулирования расхода и давления разрабатывается и проектируется при необходимости и устанавливается на выходе система измерения количества и качества нефти.

Система обработки информации (СОИ) обеспечивает автоматизированное выполнение функций сбора, обработки, отображения, регистрации информации по учету нефти и управление режимами работы СИКН (СИКНС).
