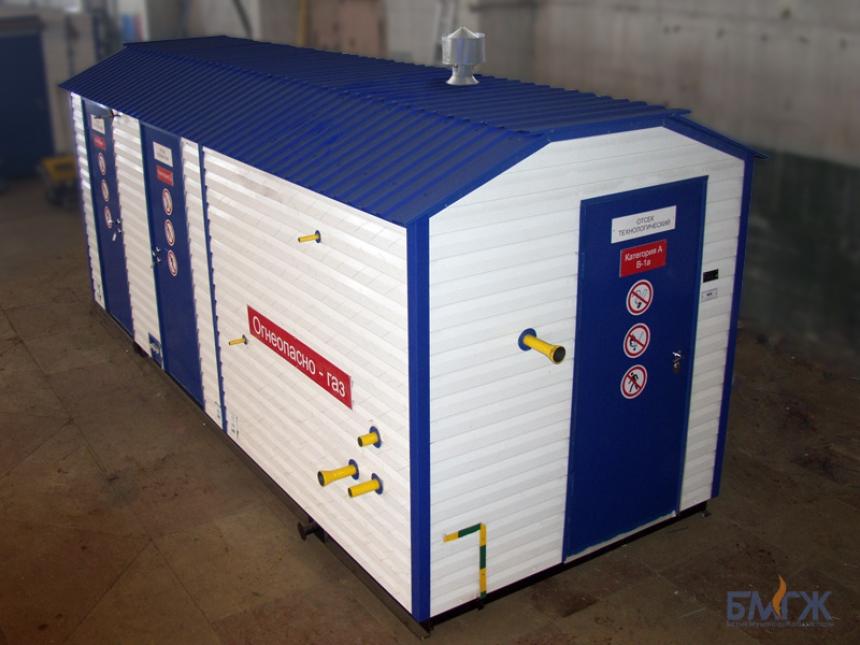

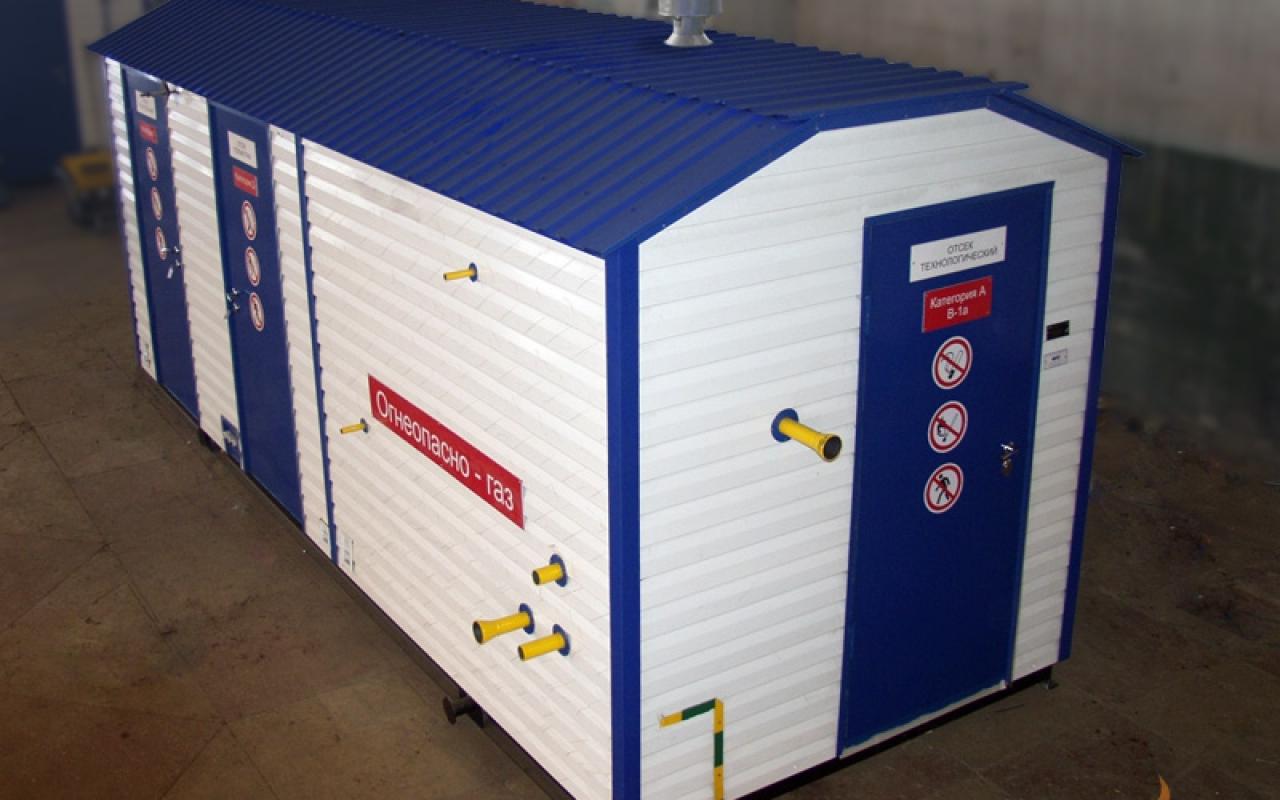

ПГБ-50-1-1,2-ОГ-У1-СГ с САУ ТП и телеметрией

ПГБ-50-1-1,2-ОГ-У1-СГ с САУ ТП и телеметрией

Назначение изделия
Пункт газорегуляторный блочный ПГБ-50-1-1,2-ОГ-У1-СГ предназначен для редуцирования давления природного газа с высокого, среднего давления до низкого, автоматического поддержания его в заданных пределах, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления за допустимые значения и применяется в системах газораспределения и газопотребления.
Наименование изделия:
Пункт газорегуляторный блочный ПГБ-50-1-1,2-ОГ-У1-СГ
– пункт газорегуляторный блочный с регулятором давления РДБК-50-35, с основной (рабочей) линией и обводной линией (байпасом), с максимальным рабочим давлением 1,2 МПа, с газовым обогревом, в климатическом исполнении У1, с измерительным комплексом СГ-ЭкВз-Р-0,75-250/1,6(1:100).
Основные технические данные и характеристики
Пункт предназначен для эксплуатации на открытом воздухе в макроклиматических районах с умеренным климатом исполнения У, категории размещения 1.
Расчетная снеговая нагрузка 180 кгс/м2 соответствует требованиям III территориального района, а ветровая нагрузка 48 кгс/м2 – IV территориального района.
В помещении с технологическим оборудованием класс взрывоопасной зоны в соответствии с ПУЭ – В-1а.
Категория помещения по пожароопасности в соответствии с НПБ 105-03:
– в отсеке технологическом – А;
– в отсеке отопления – Г;
– в отсеке телеметрии – Д.
Основные параметры и характеристики пункта должны соответствовать данным, указанным в таблице

Наименование параметра или характеристики

Значение

1

2

1 Максимальное входное давление, МПа

1,2

2 Диапазон настройки выходного давления регулятора Рвых., МПа

0,001…0,06

3 Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее

900

4 Диапазон настройки на срабатывание ПСК

1,0…5,0

5 Диапазон настройки на срабатывание ПЗК, кПа

при понижении Рвых.

при повышении Рвых.



0,0003…0,003

0,003…0,075

6 Измерительный комплекс

СГ-ЭКвз-Р-0,75-250/1,6

7 Счётчик газа

RVG G25

8 Корректор объёма газа

ЕК-260

9 Диапазон измерения Qmin /Qmax

1:100

10 Qmin при Pизб. = 0,0012 МПа, м3

2,5

11 Qmax при Pизб. = 0,0012 МПа, м3

250

12 Диапазон измеряемых рабочих давлений, МПа

0,15…0,75

13 Диапазон измерения температуры газа, °С

-20…+60

14 Пределы допускаемой основной относительной погрешности измерения объёма, %

- диапазон расходов от 0,1 Qmax до Qmax

- диапазон расходов от Qmin до 0,1 Qmax





±1,5

±2,5

15 Допустимый перепад давления на измерительном комплексе при максимальном расходе Qmax кПа, не более

2,6

16 Максимальный перепад на фильтре, кПа, не более

10

17 Давление газа на обогревателе, кПа

2

18 Номинальная тепловая мощность котла, кВт

12,2

19 Расход газа на котле, м3

1,42

20 Напряжение электропитания пункта, В

220

21 Габаритные размеры, не более (ДxШxВ), м

6,25х2,5х2,8

22 Масса, не более, кг

4500
