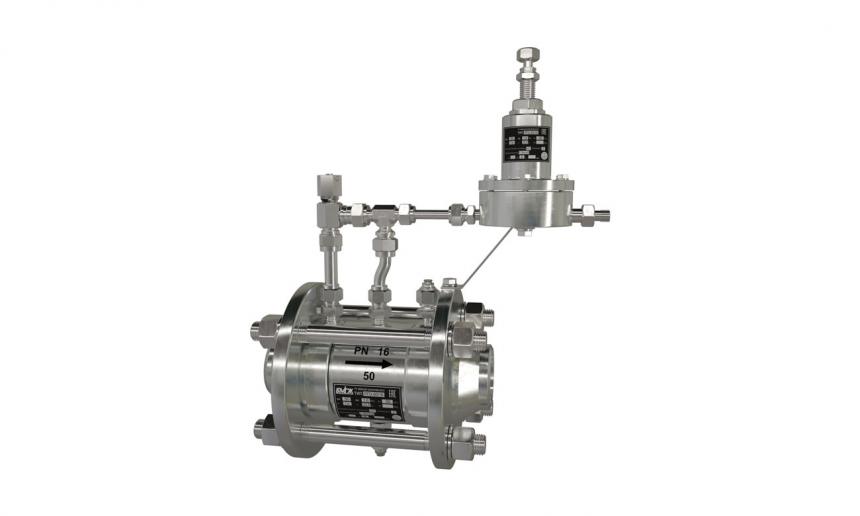

Регуляторы газовые осевые РГО
Область применения
Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.
Соcтав
Регулятор состоит из клапана КГО с эластичным затвором (рабочий орган - эластичная манжета) и пилотного регулятора РД-ПС.
Назначение
Регуляторы предназначены для редуцирования и автоматического поддержания давления природного и других неагрессивных газов на выходе регулятора, независимо от отбора газа потребителем и колебания давления газа
на входе регулятора.
Условия эксплуатации
Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -60°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95 % при температуре + 35 °С и более низких температурах без конденсации влаги.
Срок службы регуляторов - не менее 30 лет.
Гарантия - 3 года.
Технические характеристики
Регулятор давления газа РГО состоит из клапана КГО с эластичным затвором (рабочий орган - резиновая манжета) и пилотного регулятора РД-ПС-2,4/100.
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА |
Значение для исполнения | ||||
| РГО-25/100 | РГО-50/100 | РГО-100/100 | РГО-150/100 | РГО-200/100 | |
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI |
10,0 (100) Class 600, Class 900 |
||||
| 2. Номинальный диаметр DN NPS |
25 1’’ |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
| 3. Условная пропускная способность KV, м3 /ч |
16 | 50 | 160 | 350 | 500 |
| 4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более |
10% | ||||
| 5. Диапазон значений давлений на входе МПа (кгс/см2) | 0,3-10,0 (3,0-100) | ||||
| 6. Диапазон регулируемых давлений на выходе МПа (кгс/см2) |
0,1-4 (1,0-40) | ||||
| 7. Минимальный перепад на регулирующем органе, МПа (кгс/см2) |
0,2 (2,0) | ||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 9. Тип присоединения | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) |
||||
| 10. Строительная длина, L, мм (“) | 226±1,5 (8,9”±0,06”) | 251±1,5 (9,9”±0,06”) | 415±1,5 (16,3”±0,06”) | 486±1,5 (19,1”±0,06”) | 536±1,5 (21,1”±0,06”) |
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
312 (12,3”) 135 (5,3”) 347 (13,7”) |
316 (12,4”) 195 (7,7”) 379 (14,9”) |
456 (18”) 265 (10,4”) 449 (17,7”) |
503 (19,8”) 350 (13,8”) 534 (21”) |
541 (21,3”) 430 (17”) 615 (24,2”) |
| 12. Масса, кг, не более | 12,5 | 24,0 | 66,7 | 128,2 | 193,7 |
| 13. Материал корпуса | 12x18H10T | ||||
| НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА | Значение для исполнения | ||||
| РГО-25/16 | РГО-50/16 | РГО-100/16 | РГО-150/16 | РГО-200/16 | |
| 1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI | 1,6 (16) Class 150 |
||||
| 2. Номинальный диаметр DN NPS |
25 1’’ |
50 2’’ |
100 4’’ |
150 6’’ |
200 8’’ |
| 3. Условная пропускная способность KV, м3/ч |
16 | 50 | 160 | 350 | 500 |
| 4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более |
10% | ||||
| 5. Диапазон значений давлений на входе МПа (кгс/см2) |
0,3-1,6 (3,0-16) | ||||
| 6. Диапазон регулируемых давлений на выходе МПа (кгс/см2) |
0,1-1,2 (1,0-12) | ||||
| 7. Минимальный перепад на регулирующем органе, МПа (кгс/см2) |
0,2 (2,0) | ||||
| 8. Диапазон температур регулируемой среды, °С |
-10…60 | ||||
| 9. Тип присоединения | Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором) |
||||
| 10. Строительная длина, L, мм (“) | 190±1,5 (8,9”±0,06”) |
206±1,5 (9,9”±0,06”) |
323±1,5 (16,3”±0,06”) |
353±1,5 (19,1”±0,06”) |
375±1,5 (21,1”±0,06”) |
| 11. Габаритные размеры, мм (“), не более длина ширина высота |
290 (12,3”) 115 (5,3”) 319 (13,7”) |
293 (12,4”) 160 (7,7”) 348 (14,9”) |
414 (18”) 215 (10,4”) 410 (17,7”) |
438 (19,8”) 282 (13,8”) 474 (21”) |
459 (21,3”) 346 (17”) 529 (24,2”) |
| Масса, кг, не более | 1,0 | 7,4 | 14,0 | 22,5 | 37,0 |
| Материал корпуса | Д15Т* | ||||
* материал выбирается в зависимости от требований к климатическим исполнениям.
Превосходит по своим технико-экономическим показателям аналогичные изделия ведущих мировых производителей
При входном давлении от 105 до 150 кгс/см2 подбор регуляторов выполняется техническими
специалистами предприятия по запросу.
