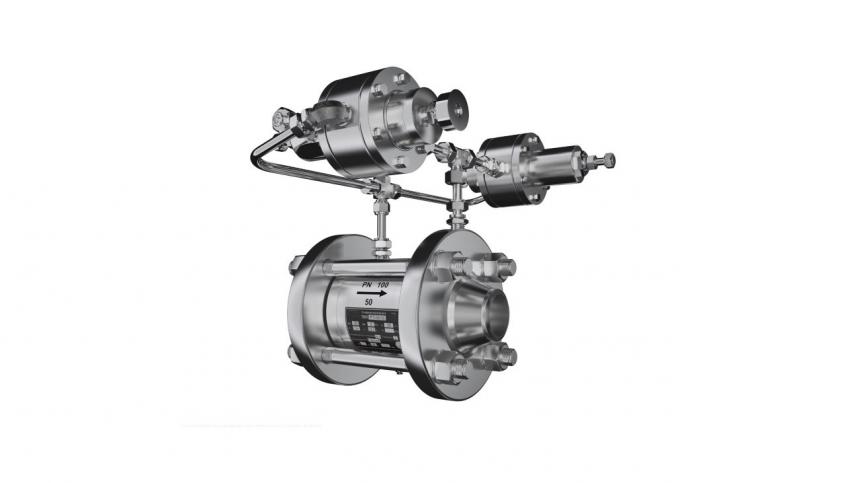

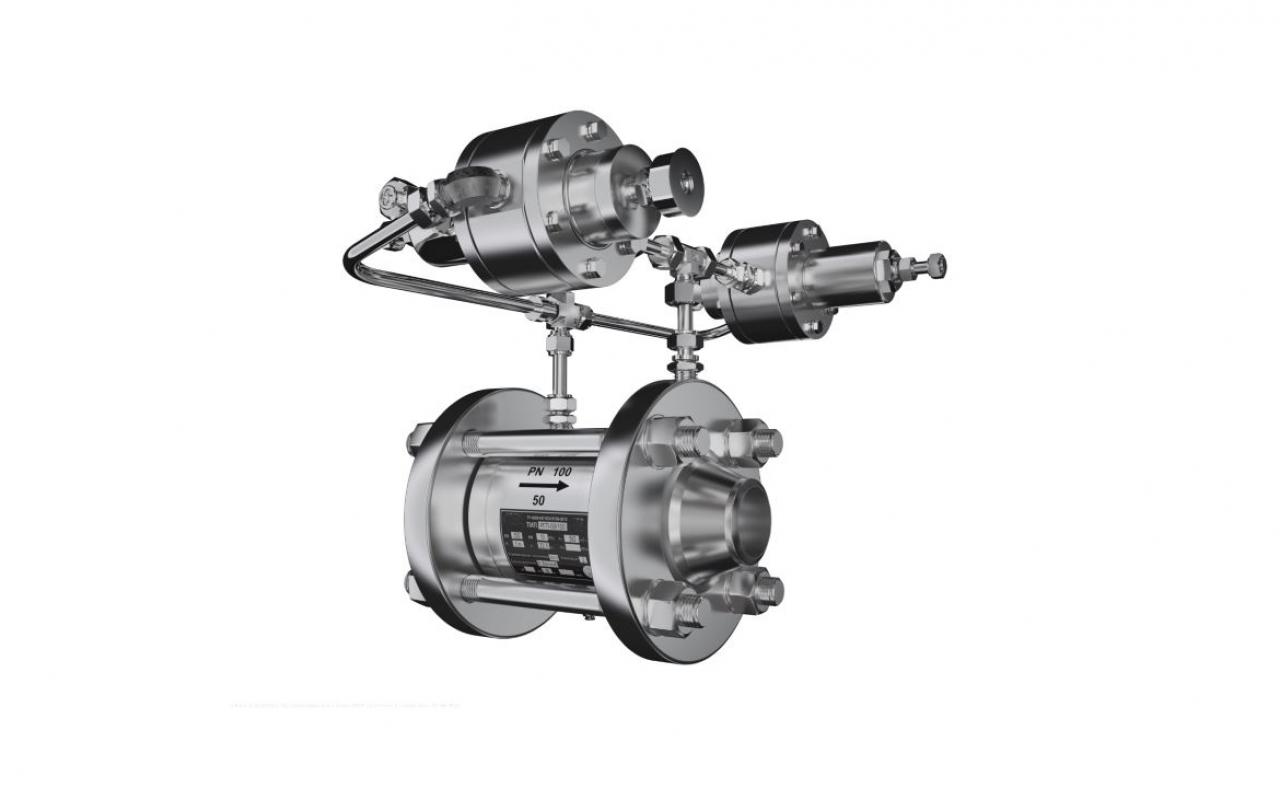

Клапаны предохранительно-запорные КОП

Клапаны предохранительно-запорные КОП

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Назначение

Клапаны предохранительно-запорные КОП предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении или понижении контролируемого давления газа сверх заданных пределов.

Технические характеристики

Номинальное давление PN 10,0 МПа. Климатическое исполнения – УХЛ категории 2 в соответствии с ГОСТ 15150-69.

Состав

Клапаны состоят из пилотных регуляторов РД-ПС, РД-ДС и клапанов поршневого типа, используемых в качестве исполнительных органов, с номинальным диаметром от 25 до 200 мм.

Устройство

Клапаны устанавливаются на газопроводе перед регулятором давления газа, при этом импульсный газ на пилотный регулятор РД-ДС забирается перед клапаном, а на РД-ПС после регулятора давления газа. В случае понижения давления газа перед регулятором пилот РД-ДС подает управляющее давление на поршень КГП и он закрывается. В случае повышения давления сверх допустимого после регулятора давления газа пилот РД-ПС подает управляющее давление на поршень КГП и он закрывается.
