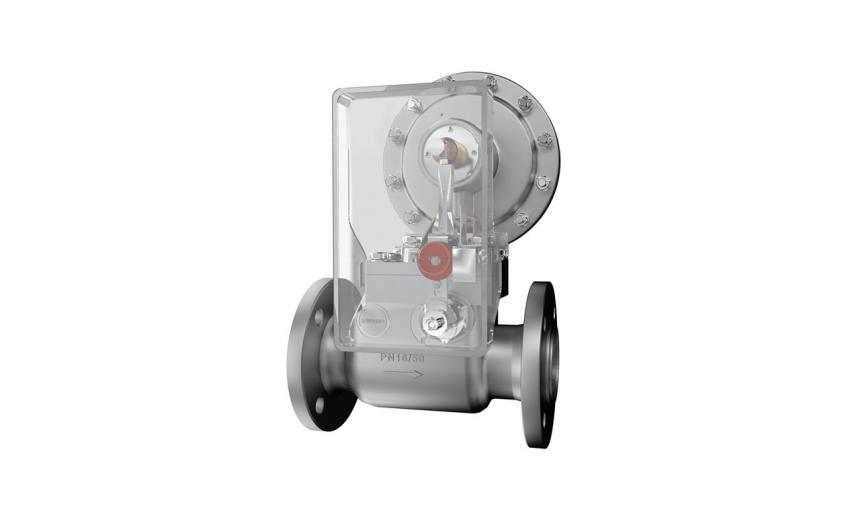

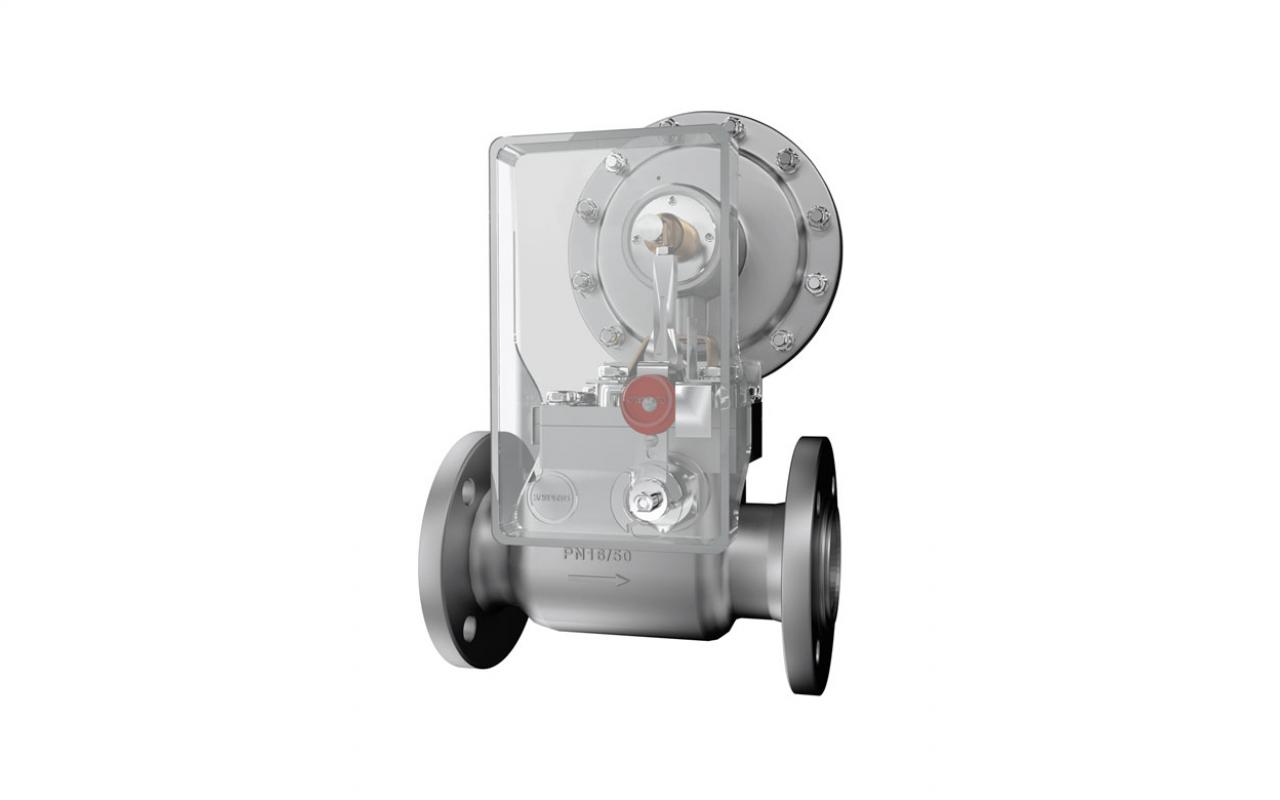

Клапаны предохранительно-запорные КПЗ
Клапаны предохранительно-запорные серии КПЗ предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышения или понижения контролируемого давления газа сверх заданных пределов. Ду 50 и 100 мм.
Предохранительные клапаны низкого контролируемого давления: КПЗ-50-Н, КПЗ-100-Н
Предохранительные клапаны среднего контролируемого давления: КПЗ-50-С, КПЗ-100-С
Предохранительные клапаны высокого контролируемого давления: КПЗ-50-В (В1), КПЗ-100-В (В1)
Технические характеристики
| Наименование параметра или размера | Величины по типам или исполнениям | ||
| КПЗ-50Н, КПЗ-50В, КПЗ-50П, КПЗ-50П-Г КПЗ-50С, КПЗ-50В1 | КПЗ-100Н, КПЗ-100В, КПЗ-100С, КПЗ-100В1, КПЗ-100П, КПЗ-100П-Г | ||
| Пропускная среда | Природный газ по ГОСТ 5542-87 | ||
| Рабочее давление на входе, МПа, не более | 1,2 | ||
| Точность срабатывания, % | ± 5 | ||
| Диаметр условного прохода | 50 | 100 | |
| Строительная длина | 230± 1,5 | 350± 2,0 | |
| Габаритные размеры, мм | длина | 232±4,0 | 350±2,0 |
| ширина | 253±4,0 | 253±4,0 | |
| высота | 386±5,0 | 450±5,0 | |
| Пределы настройки контролируемого давл., МПа | |||
| нижний предел КПЗ-50 (100) Н | 0,0003-0,003 | 0,0003-0,003 | |
| верхний предел КПЗ-50 (100) Н | 0,002-0,075 | 0,002-0,075 | |
| нижний предел КПЗ-50 (100) С | 0,01-0,12 | 0,01-0,12 | |
| верхний предел КПЗ-50 (100) С | 0,06-0,32 | 0,06-0,32 | |
| нижний предел КПЗ-50 (100) В | 0,003-0,03 | 0,003-0,03 | |
| верхний предел КПЗ-50 (100) В | 0,03-0,6 | 0,03-0,6 | |
| нижний предел КПЗ-50 (100) В1 | 0,1-0,4 | 0,1-0,4 | |
| верхний предел КПЗ-50 (100) В1 | 0,2-0,75 | 0,2-0,75 | |
